Система Евро 500
Сравнить

Системы линейного водоотвода ЕВРО 500

Параметры
  • Материал: нержавеющая сталь AISI 304 или AISI 316
  • Гидравлическое сечение: DN 500
  • Элементы системы Евро 500
    • Лоток Водоотводной Евро 500, арт. 5115
    • Решетка щелевая, арт. 5455
    • Решетка пластинчатая, арт. 5425
    • Трапоприямок с вертикальным выпуском, арт. 5318/5317/5315
    • Трапоприямок с горизонтальным выпуском, арт. 5328/5327/5325
    • Гидрозатвор с уловителем механических примесей, арт. 5648/5647/5645
    • Уловитель механических примесей, арт. 5658/5657/5655

Дополнительная информация:

* По желанию заказчика, лотки могут поставляться с фланцевыми соединениями

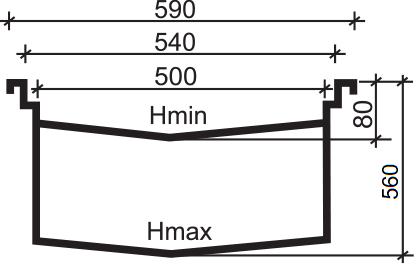

Схема лотка водоотводного Евро 500

Лотки серии Евро изготавливаются из листовой нержавеющей стали AISI 304 или, по желанию заказчики, AISI 316. Толщина стали может составлять 1,5 или 2,0 мм и зависит от предполагаемых нагрузок на изделие во время эксплуатации.

Лотки поставляются секциями до 4 м. в комплкте с закладными и торцевыми крышками. Монтаж линий лотков, подгонка, изготовление угловых и Т-образных соединений осуществляется на объекте строительства силами Заказчика. Для монтажа необходимо оборудование для сварки неплавящимся электродом в среде защитных газов (аргонно-дуговая сварка).

Угловые и Т-образные соединения лотков могут быть выполнены на производстве, как отдельные узлы длиной 300-500 мм, к которым при монтаже присоединяются основные ветки линий лотков.

По желанию заказчика, лотки могут поставляться с болтовыми фланцами, герметизация которых при монтаже осуществляется с помощью специального герметика.

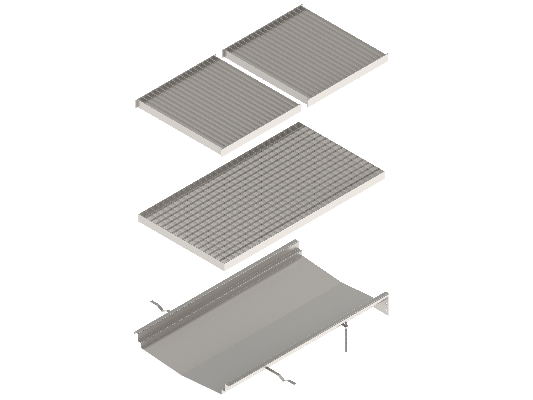

Лоток водоотводный Евро 500 из нержавеющей стали

Артикул Наименование
5115 Лоток Водоотводной Евро 500

Решетки водоприемные к лотку водоотводному Евро 500

Артикул Наименование
5455 Решетка Водоприемная -536.500- щелевая к лотку водоотводному «Евро» 500
5425 Решетка Водоприемная -536.1000- пластинчатая к лотку водоотводному «Евро» 500

Трапоприямки и комплектующие для системы Евро 500

Артикул Наименование
5315 Трапоприямок с вертикальным выпуском Тип 5 (Ду 100)
5317 Трапоприямок с вертикальным выпуском Тип 7 (Ду 150)
5318 Трапоприямок з вертикальним випуском Тип 8 (Ду 200)
5325 Трапоприямок з горизонтальним випуском Тип 5 (Ду 100)
5327 Трапоприямок с горизонтальным выпуском Тип 7 (Ду 150)
5328 Трапоприямок с горизонтальным выпуском Тип 8 (Ду 200)
5645 Гидрозатвор с уловителем механических примесей к трапоприямку с вертикальным выпуском Тип 5 (Ду 100)
5647 Гидрозатвор с уловителем механических примесей к трапоприямку с вертикальным выпуском Тип 7 (Ду 150)
5648 Гидрозатвор с уловителем механических примесей к трапоприямку с вертикальным выпуском Тип 8 (Ду 200)
5655 Уловитель механических примесей к трапоприямку с горизонтальным выпуском Тип 5 (Ду 100)
5657 Уловитель механических примесей к трапоприямку с горизонтальным выпуском Тип 7 (Ду 150)
5658 Уловитель механических примесей к трапоприямку с горизонтальным выпуском Тип 8 (Ду 200)
