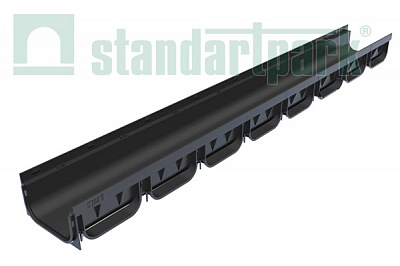

Лоток водоотводный Spark с решеткой пластиковой кл.А (комплект)

Лоток водоотводный Spark с решеткой пластиковой кл.А (комплект)
Сравнить

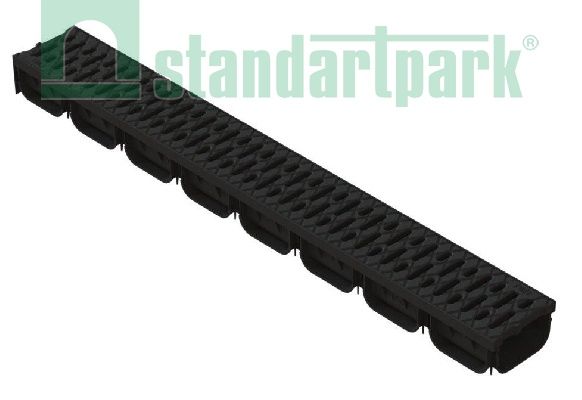

Лоток водоотводный Spark с решеткой пластиковой кл.А (комплект)

Параметры
  • Артикул: 08818
  • Материал: пластик
  • Размер: 1000x135x70
  • Гидравлическое сечение: DN 100

Дополнительная информация:

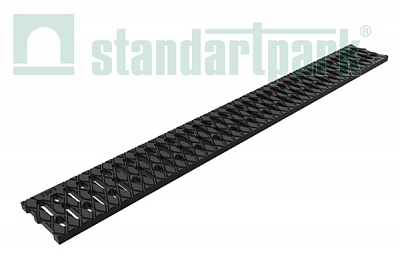

Установка решетки


Крепление решетки к лотку осуществляется за счет:

  • наличия на поверхности посадочных мест лотка 20-ти Т-образных сдвоенных креплений (по 10 на каждой стороне изделия);

  • Отсутствие вертикального смещения решетки относительно лотка обеспечивается наличием выступов на боковых планках лотка и боковых поверхностях решетки (по 10 на каждой стороне изделия);

  • поперечных ребер жесткости на решетке, которые служат так же замками для надежного крепления и способствуют избегания горизонтального смещения решетки.
Установка решетки Установка решетки

Лоток – вид снизу

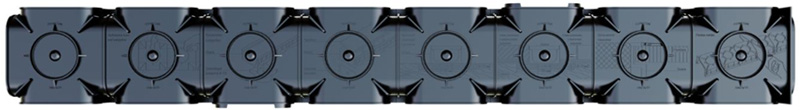

На нижней стороне лотка – поэтапная схема монтажа

Лоток – вид снизу


Выбивание места под патрубок

Выбивание места под патрубок



  • Труба подключается к любой из 8ми секций лотка.
  • В каждой секции – шаблон для подключения.

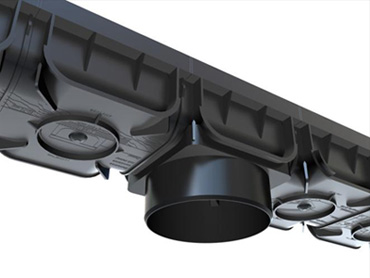

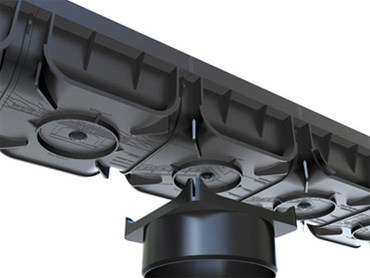

Подключение патрубка

Подключение патрубка
  • Обеспечивает подключение трубы DN 110;
  • Длина – 110 мм;
  • Ширина – 110 мм;
  • Высота – 40 мм.

Патрубок Spark ПАЛВ-10.14.07-ПП
для лотка водоотводного Пластикового
(арт. 6825)

Патрубок Spark ПАЛВ-10.14.07-ПП для лотка водоотводного Пластикового

Подключение патрубка Подключение патрубка


Распил лотка

Распил лотка

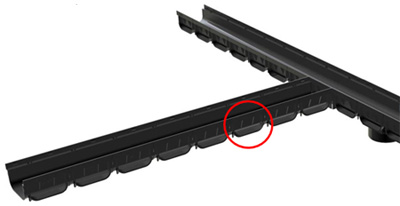

Лоток может быть распилен между любыми 2-мя секциями

Что позволит создать линию необходимой длины с минимальной погрешностью

Распил лотка

Каждая из восьми секций имеют трафарет-обозначение для распилки лотка.

Аналогичные отметки имеются и на решетке, которой комплектуется изделие.

На боковых поверхностях лотка имеются 8 секций
под угловое подключение аналогичных изделий

Распил лотка

Стыковка лотков

Надежная фиксация лотков друг с другом, при выстраивании линии, осуществляется за счет наличия на торцевых поверхностях изделий
пазов и замков.

Стыковка лотков
Стыковка лотков

Фиксация лотков, при формировании линии с боковым подключением, обеспечивается за счет наличия выступов на посадочных местах изделия.

Стыковка лотков Стыковка лотков

Каждая из 8-ми секций лотка имеет «замки» для фиксации лотков при стыковке после распила.


Установка заглушки

Заглушка (арт. 6821/2)
на торец с пазами
Заглушка (арт. 6821/2) на торец с пазами Заглушка (арт. 6821/2) на торец с пазами
Заглушка (арт. 6821/1)
на торец с замками
Заглушка(арт. 6821/1) на торец с замками Заглушка(арт. 6821/1) на торец с замками
Заглушка

Заглушка (арт. 6821/1) так же может являться переходником при соединении лотков одноименными торцевыми поверхностями («паз»-«паз», «замок»-«замок»). Или подключении лотка торцом «замок» Т-образно.

Для этого в заглушке выбивается посадочное место под подключение лотка по нанесенному трафарету, и изделие устанавливается в месте стыковки лотков.
