Принцип работы канализационной насосной станции

24.12.2022


Типы канализационных насосных станций


КНС устанавливают на участке, где отвод сточных вод самотечным способом невозможен. Тип и условия использования зависят от  расстояния системы от точки вывода канализации и расположение ее относительно выгребной ямы, объема стоков и особенностей территории, на которой будет устанавливаться канализационная станция, диаметра трубопроводов. Канализационные насосные станции различают по разным признакам. Так, согласно расположению кнс относительно земли, выделяют 3 типа:

  1. Стандартная вертикальная КНС, изготовленная из стеклопластика и оборудована одним или двумя насосами. Обладает повышенной устойчивостью к агрессивному воздействию химических веществ, а также наличием механизмов фильтрации твердых отходов и вентиляционной системы для автономного управления оборудованием.

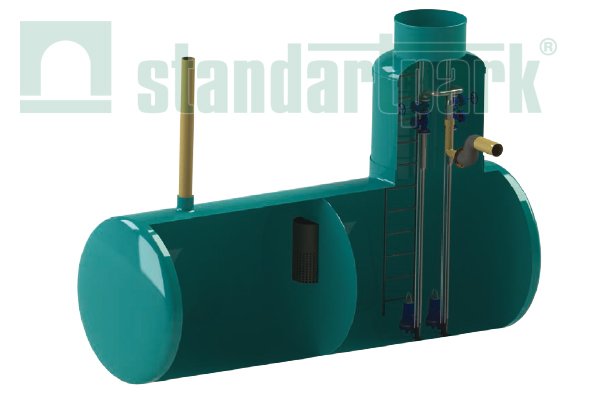

  2. Горизонтальная КНС в основном используется для очистки дождевых и талых вод в регионах со значительным количеством осадков и неравномерным поступлением стоков. Отличается цилиндрической формой и изготовлена ​​из надежного армированного стеклопластика, внутри оборудована насосами, регулировочными механизмами и трубопроводами.

  3. КНС с насосами с функцией самовсасывания, корпус которой также имеет цилиндрическую форму, но разделен на два герметично защищенных отсека, из которых один заполнен водой, а другой сухой. Такая станция оборудована фильтрационной системой и специальным нагревательным оборудованием, поэтому рекомендуется устанавливать в местности с низкой температурой.

В зависимости от конструктивных особенностей различают однокорпусные и многокорпусные станции.

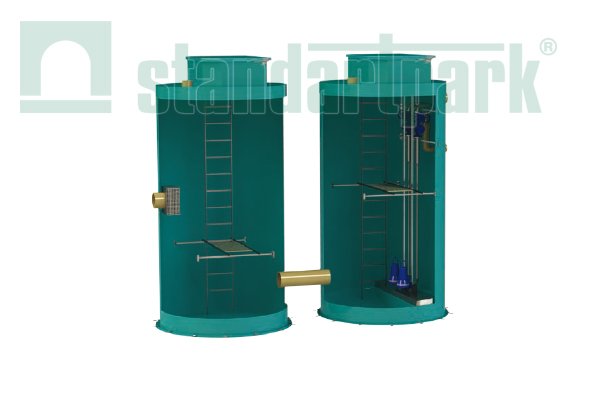

КНС с выносной запорной арматурой устанавливается, в случаях если отсутствует возможность монтирования всех элементов в один корпус вместе с резервуаром для сбора сточных вод. Такой тип станций изготовлен из стеклопластика, а запорная арматура обеспечивает доступ к оборудованию, с помощью которого регулируется процесс сборки, транспортировки и очистки стоков, а также проведение ремонта.

Станции повышенного давления воды обеспечивают отвод стоков с помощью двух или трех вертикальных многоступенчатых насосов.

КНС с сухой камерой характеризующийся наличием накопительной емкости, двойного дна с дренажным насосом для аварийной откачки воды.

вертикальная кнсгоризонтальная кнскнс с выносной запорной арматурой

Конструктивные особенности

Независимо от типа канализационной насосной станции и условий ее эксплуатации, система представляет собой герметично закрытую сливную яму, оборудованную одним или несколькими насосами. Благодаря напорным механизмам, сточные воды быстро транспортируются в пункт их очистки. Каждый тип станции оборудован определенными механизмами для эффективного отвода стоков, среди которых выделяют:

  • Резервуар для сбора и скопления отходов, которые изготовлены из прочного стеклопластика или металла.

  • Фекальные насосы, которых в системе чаще всего два. Один из них рабочий, а второй резервный, поднимающий стоки до соответствующего уровня, откуда они самотечным методом отводятся к центральной КНС.

  • Система трубопроводов. Объединяют все насосы между собой в единую сеть и транспортируют сточные воды в центральную канализацию, а оттуда - в очистные сооружения.

  • Запорная арматура - разрешает контролировать и регулировать количество поступлений стоков и работу трубопроводов.

  • Система автоматизации работы канализационной насосной станции, включающая в себя шкаф управления, различные датчики и реле регулирования давления.


Принцип работы КНС

КНС обеспечивают сбор, отвод и перенаправление большого количества сточных вод. Принцип работы современных канализационных насосных станций состоит из таких этапов:

  • по трубопроводам сточные воды самотечным методом поступают в приемную камеру подземного резервуара;

  • с помощью насосов, размещенных в камере, стоки подаются в напорный трубопровод;

  • по разветвленной системе канализационных трубопроводов сточная вода транспортируется в локальные или центральные очистные сооружения.

Надежную и непрерывную работу КНС обеспечивают задвижки, а также обратные клапаны, которыми оборудованы напорные трубопроводы системы. Обратные клапаны закрывают доступ и делают невозможным движение сточных вод в обратном направлении по системе.


Правила подбора и установки

Для эффективной работы канализационной насосной станции следует тщательно изучить и определить следующие факторы:

  1. Глубину подводного трубопровода.

  2. Производительность и напор.

  3. Объем сточных вод, что будет поступать на станцию.

  4. Химический и физический состав и тип стоков.

  5. Климатические и географические особенности территории.

  6. Тип станции насосного оборудования.

  7. Способ управления рабочими механизмами.

Поэтому обязательно нужно произвести расчет в соответствии с индивидуальными потребностями, комплектацией, габаритами и необходимой мощностью станции.

Установка и запуск оборудования должны выполняться высококвалифицированными специалистами с соблюдением правил техники безопасности и норм. Поэтому, первым этапом является выбор участка для установки резервуара, отвечающего нормам и требованиям ГОСТ. Далее – анализ грунта и определение оптимальной глубины для закладки труб. Следующий и важный момент монтажа кнс — это прокладка труб в траншее, резервуаров в ямы и герметизация всех стыков и соединений. Завершающий этап — засыпка системы грунтом и надежная трамбовка поверхности. После этого устанавливаются соответствующие насосы, запорная арматура, датчики и другое дополнительное оборудование.

При установке следует избегать наиболее распространенных ошибок монтирования станции, допустив которые кнс быстро выйдет из строя:

  • ложная оценка и анализ почвы и подземных вод;

  • использование различных материалов для засыпки;

  • неправильная засыпка и трамбовка.


Обслуживание канализационных насосных станций

Любая система эффективно и в течение длительного времени будет выполнять свои функции при правильном, комплексном и своевременном обслуживании ее элементов. Не исключение и автоматизированная кнс. Поэтому ведущие специалисты компании Стандартпарк рекомендуют соблюдать следующие правила:

  • раз в квартал проводить техническое обслуживание канализационной станции;

  • систематически производить осмотр насосов и контролировать их рабочие циклы;

  • при возникновении отклонений в работе проверять и контролировать гидравлические показатели;

  • изменять или ремонтировать напорный механизм при его неисправности;

  • периодически очищать и промывать насосы;

  • при появлении ржавчины – очищать ее и обрабатывать насос антикоррозионным средством;

  • осматривать оборудование на предмет износа или появления дефектов;

  • очищать колодец от ила, жидких и твердых отходов;

  • чистить рабочие и другие поверхности от жира или нефтепродуктов;

Следуя простым рекомендациям по уходу за канализационной насосной станцией, вы обеспечите непрерывный сбор и транспортировку сточных вод.

Установить эффективную и надежную КНС из стеклопластика для отвода хозяйственных или промышленных сточных вод вы можете обратившись к торгово-производственной компании Стандартпарк. Квалифицированные специалисты помогут подобрать наиболее выгодный вариант оборудования в соответствии с вашими потребностями.
