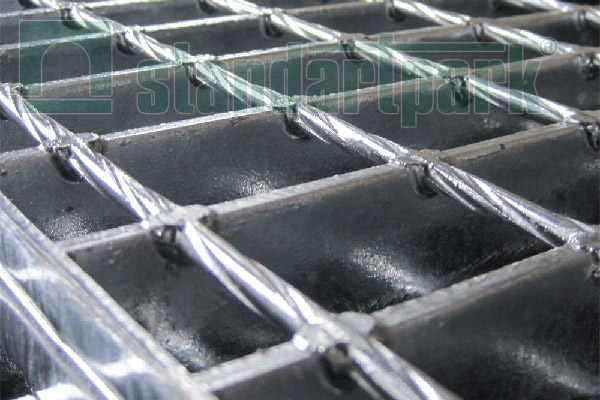

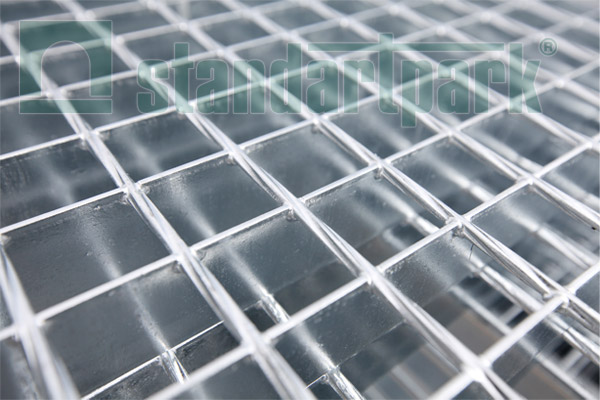

Сварной настил

Сварной настил
Сварной настил
Сравнить

Сварной решетчатый настил

Параметры
  • Материал: сталь
  • Максимальная ширина: 1000 мм
  • Максимальная длина: Максимальная длина
  • Применение: промышленные предприятия, объекты городского и частного строительства, обзорные площадки, спортивные сооружения и др.

Дополнительная информация:

Сегодня среди огромного выбора строительных материалов, с помощью которых осуществляются роботы на современном уровне в гражданском и промышленном строительстве, решетчатые сварные настилы занимают важное место.

Что такое решетчатый сварной настил?

Сварной настил – это прочная ячеистая конструкция, которая соединяет несущие полосы и соединительные прутья в определенные конфигурации. Изготавливаются сварные настилы путем сварки.

Продукт сварки - это стандартные панели размером 6100 мм х 1000мм. Они разрезаются до необходимых размеров и обрамляются. Изготавливается решетчатый сварной настил из стали, например S235 JR (аналог марки СТ3пс ГОСТ 380-94РФ или С235 ГОСТ 27772-88 РФ), согласно Европейскому стандарту DIN 24537. Защита от коррозии производится методом горячего оцинкования по DIN 50976 (EN ISO 1461) ГОСТ 9.307-89РФ

Типы сварных настилов. Применение.

Настилы с противоскользящей поверхностью
Сварные решетки с противоскользящей поверхностью. Схема

Компания Стандартпарк в Казахстане предлагает своим клиентам:

  • сварной настил оцинкованный;
  • сварные настилы с противоскользящей поверхностью.

Возможность изготовления компанией Стандартпарк настилов с зубьями противоскольжения позволяет использовать его в местах, где существует риск скольжения. Настил прекрасно пропускает снег, дождь, грязь и хорошо проливается водой, что немаловажно при пожаротушении.

По желанию сварные настилы могут быть изготовлены также из нержавеющей стали марки AISI 304 (аналог марки 08Х18Н10 ГОСТ 5632-72 РФ).

Высокая устойчивость к деформациям дала возможность применять стальной настил компании в местах повышенных нагрузок.

Широту использования стального настила компании Стандартпарк определяет доступная цена, простота монтажа и демонтажа, высокая эстетика исполнения, а также возможность изготовления в соответствии с любыми Вашими пожеланиями.

Обладая уникальными характеристиками, решетчатый настил все чаще применяется:

  • в городском строительстве;
  • в промышленности;
  • на площадках обслуживания;
  • в качестве пола на мостах и переходах;
  • как дизайнерское решение в строительстве и обустройстве территории.

Максимальные размеры сварного настила:

При выборе геометрических размеров необходимо учитывать максимальные размеры сварных настилов:

Элементы ячеистых решеток
Максимальная длина в мм
Несущей полосы 6100
Связующие прутья 1000

Связующий пруток фиксирует положение несущих полос и нагрузку не несет.

Схема общего вида сварного настила

Решетчатый настил. Сварной настил Техно. Схема
  • Высота несущей полосы h - 20-70 мм
  • Толщина несущей полосы c - 2-5 мм
  • Максимальная длина стандартной решетки L=6100 мм
  • Максимальная ширина стандартной решетки B=1000 мм
  • Стандартный шаг t несущих полос: 25,5; 34,3 мм

Стандартные размеры ячеек сварного настила

Стандартные размеры ячеек сварного настила Техно

ВАЖНО! Для того чтоб купить сварной настил, Вы в любое удобное время можете позвонить нашему менеджеру, который проконсультирует и примет заказ, заказать обратный звонок, либо посетить любое из представительств компании Стандартпарк в Казахстане!

Что нужно учесть при расчете необходимого количества настила?

Обратите внимание на перечень информации необходимой для расчета, которая облегчит Вам работу при заказе настилов:

  • область применения (частный сектор, торговый центр, промышленный объект, другое.);
  • предназначение и эксплуатация (планируемая нагрузка);
  • направление несущей полосы по поверхности;
  • размер ячейки (по возможности);
  • способ установки (опорная конструкция, приямок, обрамление;
  • высота установочного места настила;
  • наличие чертежей: места установки, опорной конструкции;
  • необходимость в обрамлении;
  • тип покрытия (оцинкование, без покрытия, другое);
  • необходимость защиты против скольжения;
  • необходимость в креплении.
n - количество шагов для постоянного шага t=25,5 мм
толщина несущей поллосы
g=2 g=3 g=4 g=5
1 28 29 30 31
2 53 54 55 56
3 79 80 81 82
4 104 105 106 107
5 130 131 132 133
6 155 156 157 158
7 181 182 183 184
8 206 207 208 209
9 232 233 234 235
10 257 258 259 260
11 283 284 285 286
12 308 309 310 311
13 334 335 336 337
14 359 360 361 362
15 385 386 387 388
16 410 411 412 413
17 436 437 438 439
18 461 462 463 464
19 487 488 489 490
20 512 513 514 515
21 538 539 540 541
22 563 564 565 566
23 589 590 591 592
24 614 615 616 617
25 640 641 642 643
26 665 666 667 668
27 691 692 693 694
28 716 717 718 719
29 742 743 744 745
30 767 768 769 770
31 793 794 795 796
32 818 819 820 821
33 844 845 846 847
34 869 870 871 872
35 895 896 897 898
36 920 921 922 923
37 946 947 948 949
38 971 972 973 974
39 997 998 999 1000

B (ширина решетки)= n x+g (толщина несущей полосы)

n - количество шагов для постоянного шага t=34,3 мм
толщина несущей поллосы
g=2 g=3 g=4 g=5
1 36 37 38 39
2 71 72 73 74
3 105 106 107 108
4 139 140 141 142
5 174 175 176 177
6 208 209 210 211
7 242 243 244 245
8 276 277 278 279
9 311 312 313 314
10 345 346 347 348
11 379 380 381 382
12 414 415 416 417
13 448 449 450 451
14 482 483 484 485
15 517 518 519 520
16 551 552 553 554
17 585 586 587 588
18 619 620 621 622
19 654 655 656 657
20 688 689 690 691
21 722 723 724 725
22 757 758 759 760
23 791 792 793 794
24 825 826 827 828
25 860 861 862 863
26 894 895 896 897
27 928 929 930 931
28 962 963 964 965
29 997 998 999 1000

B (ширина решетки)= n x+g (толщина несущей полосы)
