Люк ВЧ тип Т с квадратным корпусом с запорным устройством кл. С250

Люк ВЧ тип Т с квадратным корпусом С250
Сравнить

Люк ВЧ тип Т с квадратным корпусом С250

Параметры
  • Артикул: 33458-44
  • Материал: высокопрочный чугун
  • Диаметр, мм: 600
  • Длина, мм: 750
  • Высота, мм: 100
  • Вес: 51 кг
  • Класcы нагрузки: C250
Области применения:
Коттеджное строительство. Парковки легкового транспорта. Спортивное строительство.

Дополнительная информация:

Люк из высокопрочного чугуна с квадратным корпусом, который называют также люк чугунный тип «Арбат», - проверенное решение для тротуаров, мощённых плиткой или брусчаткой. Теперь не нужно ломать голову, как обложить плиткой «классический» круглый люк - решение найдено!

Корпус люка специально изготовлен с прямыми углами, для того чтобы при проведении работ по благоустройству пешеходных зон не тратилось время на выпиливание плитки нужного радиуса.

Плитка укладывается с минимальными зазорами относительно корпуса люка, что обеспечивает существенно более долгий срок эксплуатации данных участков (плитка не вымывается дождями с последующей просадкой), а строгий дизайн люков подчеркнёт эстетический вид мощённых тротуаров.

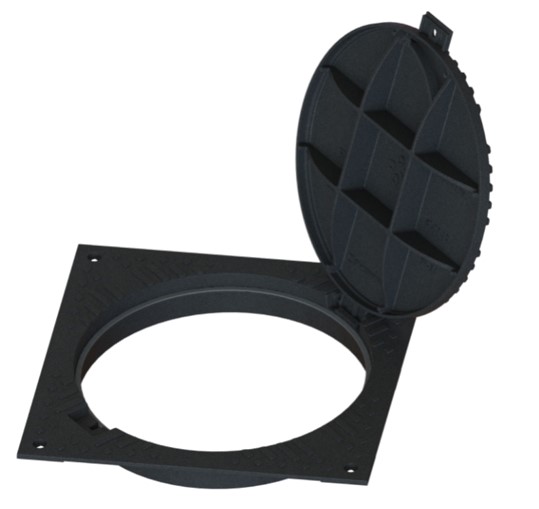

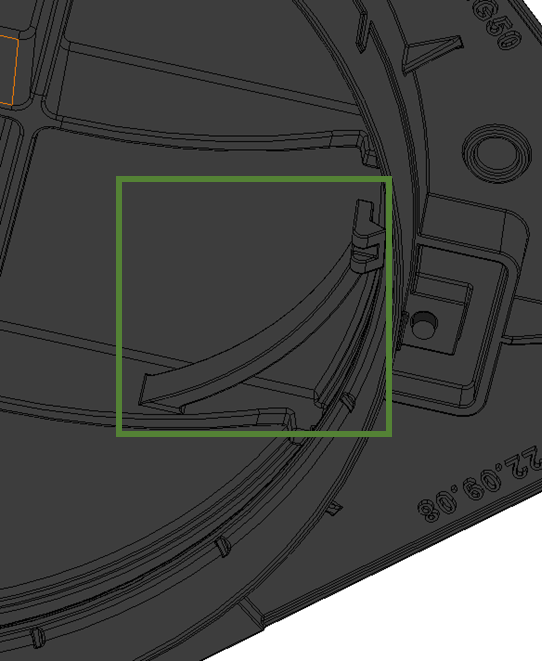

Фиксация крышки люка в открытом состоянии


Без имени-2.jpg

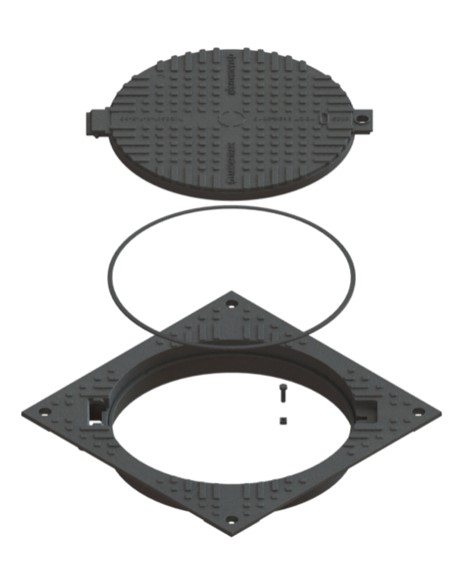

Запорное устройство

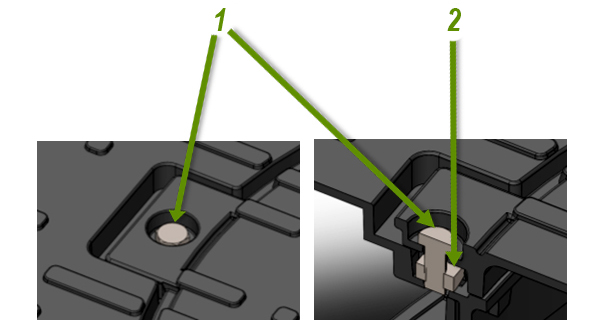

Запорное устройство, фиксирующее крышку в закрытом состоянии
1. Болт    2. Гайка

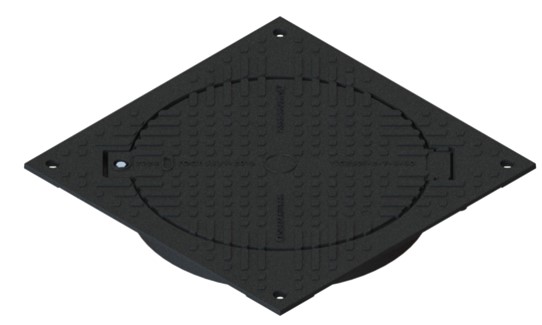

Дополнительный выступ на крышке люка, предотвращающий произвольное открытие крышки, например, во время наезда транспорта

Без имени-123.jpg
Без имени-3.jpg

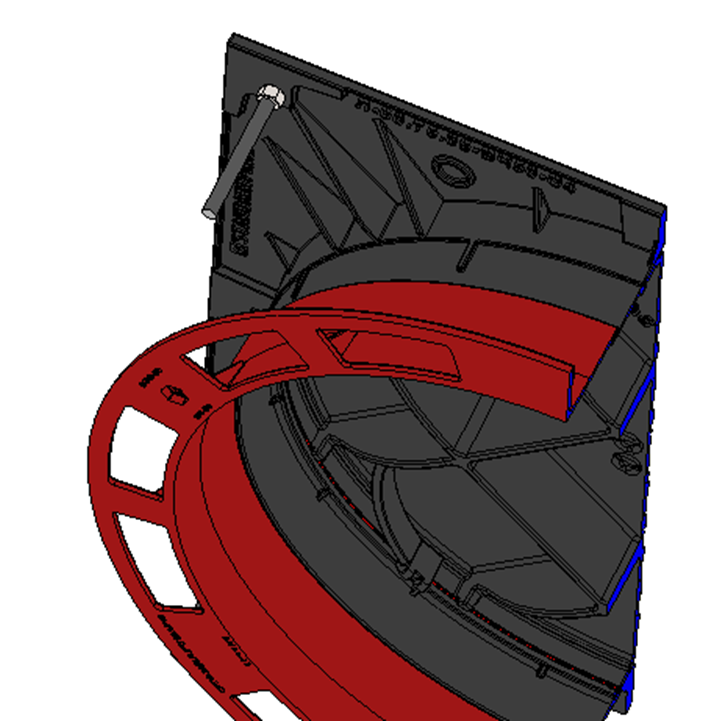

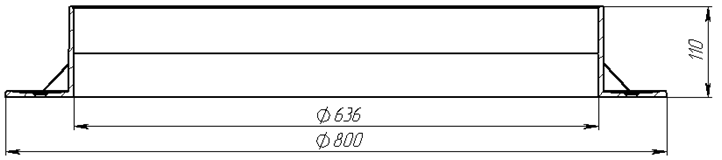

Фланцевая подставка (дополнительная опция)


     Рисунок7.jpg Рисунок9.png

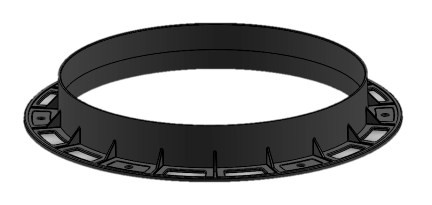

     Для удобства монтажа люк может дополнительно комплектоваться фланцевой подставкой




Без имени-22.jpg

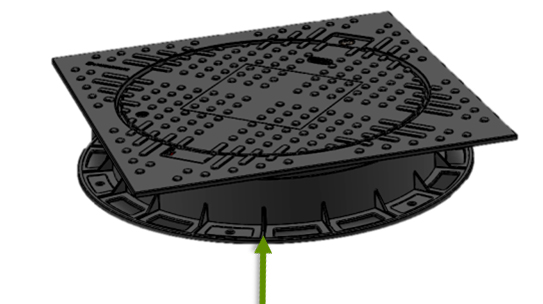

При помощи фланцевой подставки высоту люка можно увеличить от 50мм до 100мм.

Высота люка без фланцевой подставки – 100мм.

Минимальная высота люка с фланцевой подставкой – 150мм.

Максимальная высота люка с фланцевой подставкой – 200мм

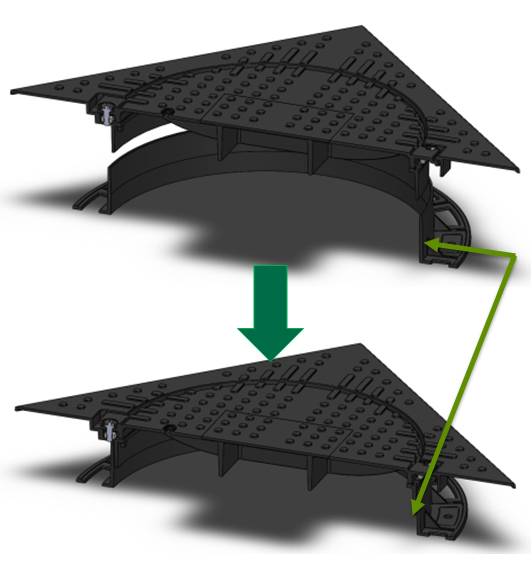

Регулировка высоты люка с фланцевой подставкой происходит при помощи трёх болтов,которые соединяют корпус люка с подставкой.

Это позволяет отказаться от стандартных размеров опорных колец и точно подобрать необходимую высоту люка на объекте.

Регулировка общей высоты
Способ установки на горизонтальной поверхности
