Линейный водоотвод серии SteelMax (Новинки)
Фильтр
Новинка
- Материал : оцинкованная/нержавеющая сталь
- Длина, мм: 1000
- Ширина, мм: 164
- Высота, мм: 55 - 100
- Вес, кг: 10,1 - 15,1
Цена по запросу
Оптовую цену и скидки уточняйте у менеджеров
Новинка
- Материал : оцинкованная/нержавеющая сталь
- Длина, мм: 1000
- Ширина, мм: 214
- Высота, мм: 55 - 140
- Вес, кг: 11,3 - 20,1
Цена по запросу
Оптовую цену и скидки уточняйте у менеджеров
Новинка
- Материал : оцинкованная/нержавеющая сталь
- Длина, мм: 1000
- Ширина, мм: 290
- Высота, мм: 60 - 160
- Вес, кг: 14,4 - 24,6
Цена по запросу
Оптовую цену и скидки уточняйте у менеджеров
Новинка
- Материал : оцинкованная/нержавеющая сталь
- Длина, мм: 1000
- Ширина, мм: 390
- Высота, мм: 60 - 245
- Вес, кг: 17,6 - 26,5
Цена по запросу
Оптовую цену и скидки уточняйте у менеджеров
Новинка
- Материал : оцинкованная/нержавеющая сталь
- Длина, мм: 1000
- Ширина, мм: 490
- Высота, мм: 70 - 345
- Вес, кг: 20,3 - 47,1
Цена по запросу
Оптовую цену и скидки уточняйте у менеджеров
Новинка
- Материал : оцинкованная/нержавеющая сталь
- Длина, мм: 1000
- Ширина, мм: 590
- Высота, мм: 80 - 445
- Вес, кг: 23,8 - 59,1
Цена по запросу
Оптовую цену и скидки уточняйте у менеджеров
Подробнее о Линейном водоотводе SteelMax
Мы усовершенствовали конструкцию лотка, сделав его универсальным для установки на любые основания и типы покрытий. Лоток имеет прямоугольную форму сечения основного канала и дренажные каналы. Отличительной особенностью является его универсальность. В зависимости от места установки и материала основания меняются только комплектующие крепежные детали. Монтаж лотков на готовое основание.
При установке лотков на готовое основание, покрытое гидроизоляцией, лотки размещаются в проектное положение и фиксируются с помощью прижимных планок на химические анкера. Химические анкера обеспечивают герметичность в месте прокола гидроизоляции.
Примечание: В случае установки на ортотропные пролетные строения рекомендуется применять самогерметизирующиеся пристрелочные шпильки.
После установки и фиксации линии производится защита дренажных каналов от засорения и укладка покрытия в соответствии с правилами монтажа лотков на готовые основания.

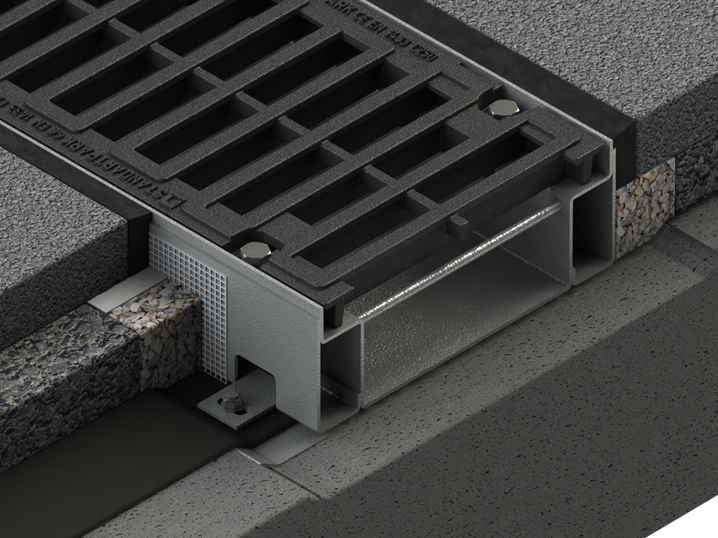

Схема монтажа лотков на готовое основание
Монтаж лотков в монолитные основания.
При устройстве монолитных оснований, новая система дает возможность увеличить высоту лотка за счет погружения его в тело плиты. В первую очередь, при обвязке арматурного каркаса, необходимо установить монтажные платформы. Платформы устанавливаются на юстировочных шпильках и служат несъёмной опалубкой при заливке плиты. Далее устраивается гидроизоляция. Тип гидроизоляции может быть любым. После устройства гидроизоляции устанавливаются лотки. Лотки фиксируются к пролетному строению с помощью прижимных планок на торчащих концах юстировочных шпилек. После установки лотков, лишние концы шпилек можно отпилить. Далее производится защита дренажных каналов от засорения и укладка покрытия в соответствии с правилами монтажа лотков на готовые основания. Такая система обеспечивает максимальную защиту пролетного строения без риска протечек и при этом сохраняется возможность замены любой отдельной секции.

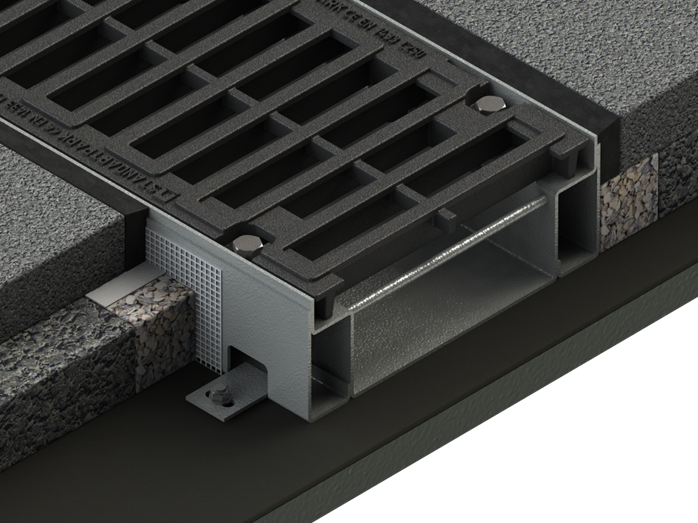

Схема монтажа в монолитную плиту

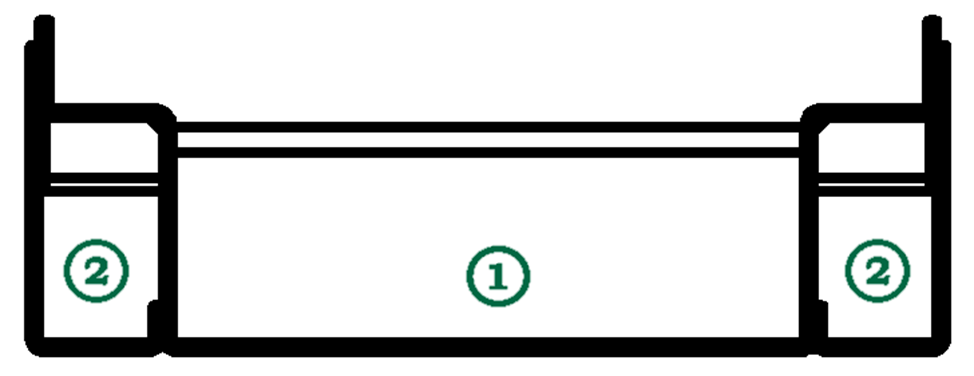

Поперечное сечение лотка SteelMax
1 – канал для отведения поверхностного стока
2 – каналы для отведения дренажного стока
Лотки могут устанавливаться как у борта, так и по оси перелома профиля. Универсальная конструкция и удобный крепеж обеспечивает легкость монтажа на любой поверхности и в любом месте.
При изготовлении используются только материалы надежных поставщиков. Все этапы сборки контролируются различными методами контроля, что обеспечивает высокое качество готовых изделий. После сборки на лотки наносится антикоррозионная защита методом оцинкования согласно ГОСТ 9.307 или 9.305. Допускается иное антикоррозийное покрытие, обеспечивающее требуемую надежность и долговечность изделий.
Мы усовершенствовали конструкцию лотка, сделав его универсальным для установки на любые основания и типы покрытий. Лоток имеет прямоугольную форму сечения основного канала и дренажные каналы. Отличительной особенностью является его универсальность. В зависимости от места установки и материала основания меняются только комплектующие крепежные детали. Монтаж лотков на готовое основание.
При установке лотков на готовое основание, покрытое гидроизоляцией, лотки размещаются в проектное положение и фиксируются с помощью прижимных планок на химические анкера. Химические анкера обеспечивают герметичность в месте прокола гидроизоляции. Примечание: В случае установки на ортотропные пролетные строения рекомендуется применять самогерметизирующиеся пристрелочные шпильки.
После установки и фиксации линии производится защита дренажных каналов от засорения и укладка покрытия в соответствии с правилами монтажа лотков на готовые основания.
Схема монтажа лотков на готовое основание
Монтаж лотков в монолитные основания.
При устройстве монолитных оснований, новая система дает возможность увеличить высоту лотка за счет погружения его в тело плиты. В первую очередь, при обвязке арматурного каркаса, необходимо установить монтажные платформы. Платформы устанавливаются на юстировочных шпильках и служат несъёмной опалубкой при заливке плиты. Далее устраивается гидроизоляция. Тип гидроизоляции может быть любым. После устройства гидроизоляции устанавливаются лотки. Лотки фиксируются к пролетному строению с помощью прижимных планок на торчащих концах юстировочных шпилек. После установки лотков, лишние концы шпилек можно отпилить. Далее производится защита дренажных каналов от засорения и укладка покрытия в соответствии с правилами монтажа лотков на готовые основания. Такая система обеспечивает максимальную защиту пролетного строения без риска протечек и при этом сохраняется возможность замены любой отдельной секции.Схема монтажа в монолитную плиту
Поперечное сечение лотка SteelMax
1 – канал для отведения поверхностного стока
2 – каналы для отведения дренажного стока
Лотки могут устанавливаться как у борта, так и по оси перелома профиля. Универсальная конструкция и удобный крепеж обеспечивает легкость монтажа на любой поверхности и в любом месте.
При изготовлении используются только материалы надежных поставщиков. Все этапы сборки контролируются различными методами контроля, что обеспечивает высокое качество готовых изделий. После сборки на лотки наносится антикоррозионная защита методом оцинкования согласно ГОСТ 9.307 или 9.305. Допускается иное антикоррозийное покрытие, обеспечивающее требуемую надежность и долговечность изделий.
