Линейный водоотвод стандартной серии S'park и Basic

Линейный водоотвод стандартной серии – самое экономичное и массовое решение в области сбора и отвода ливневых вод. Серия представлена водоотводными лотками из фибробетона, полимербетона и пластика (с шириной сечения 100-300 мм), дождеприемными решетками (из оцинкованной и нержавеющей стали, высокопрочного чугуна, меди) пескоуловителями и комплектующими.

Подробнее о линейном водоотводе

список разделов

Список продукции

Подробнее о линейном водоотводе

Подобрать по параметрам

Водоотводные лотки DN 70

Комплекты пластиковых лотков Спарк с гидравлическим сечением 70 мм со стальной или пластиковой решеткой. Основное преимущество – простота в установке.

Вся продукция

Водоотводные лотки DN 100

Водоотводные лотки из фибробетона, полимербетона и пластика с гидравлическим сечением 100 мм – самое массовое и недорогое решение для организации водоотвода.

Вся продукция

Водоотводные лотки DN 150

Водоотводные лотки сечения 150мм предназначены для обустройства поверхностного линейного водоотвода и являются разумной альтернативой бетонным желобам. Лотки DN 150 способны выдерживать значительные нагрузки, так как изготовлены из суперпрочного пластика.

Вся продукция

Водоотводные лотки DN 200

Водоотводные лотки с шириной гидравлического сечения 200 мм быстро и эффективно отведут ливневые воды повышенного объема. Незаменимы на территориях с большим скоплением влаги.

Вся продукция

Водоотводные лотки DN 300

Водоотводные лотки повышенной пропускной способности. Применяются для устройства водоотвода большого потока ливневых вод. Рассчитаны на нагрузки класса A-D.

Вся продукция

Водоотводные лотки DN 500

Водоотводные лотки увеличенной пропускной способности с шириной гидравлического сечения 500 мм. Изготовлены из фибробетона. Рассчитаны на нагрузки класса A-D.

Вся продукция

Дренажные решетки для лотков

Дренажные решетки для водоотводов стандартной серии. Препятствуют попаданию в систему мусора, листьев, а также обеспечивают безопасность перемещения пешеходов и транспорта.

Вся продукция

Чугунные решетки

Водоотводные каналы нестандартной конструкции могут быть оснащены сливными решетками. Такие решетки изготовлены из высокопрочного чугуна и могут устанавливаться в местах с поверхностными нагрузками до 25 тонн (класс C250). Чугунные ливневые решетки обладают высокой коррозионной стойкостью, долговечностью и прочностью.

Вся продукция

Пескоуловители

Бетонные, полимербетонные и пластиковые пескоуловители для каналов стандартной серии с гидравлическим сечением 100 мм. Защищают водоотводные системы от песка и мусора.

Вся продукция

Дополнительные принадлежности

Дополнительные принадлежности для лотков и решеток стандартной серии: крепеж, заглушки, переходники, усиливающие насадки.

Вся продукция

Каталог: Системы водоотвода

скачать PDF скачать ZIP

Понятие линейного водоотвода (дренажа) существует уже много лет. С каждым годом темпы строительства возрастают в разы, и вопрос сбора и отвода дождевых и талых вод становится обязательным в инженерном оснащении каждого современного объекта. С освоением новых технологий ливневка обрела новый вид. Теперь это эффективные современные системы ливневого водоотвода.

Линейный дренаж является одним из типов поверхностного дренажа. Устройство линейного водоотвода не требует серьезной подготовки поверхности, достаточно выполнить плоские уклоны с двух сторон от линии водостока. В результате снижается вероятность просадки грунта, сокращается протяженность каналов ливневой канализации, увеличивается площадь водосбора. Линейный водоотвод представляет собой систему заглубленных желобов (водосборных каналов, лотков) и пескоуловителей - емкостей, в которых задерживается вынесенный потоком воды, песок и мелкий мусор, являясь связующим звеном между поверхностным водоотводом и подземной ливневой канализацией. Сверху водоотводные лотки и пескоуловители закрываются защитно-декоративными дренажными решетками.

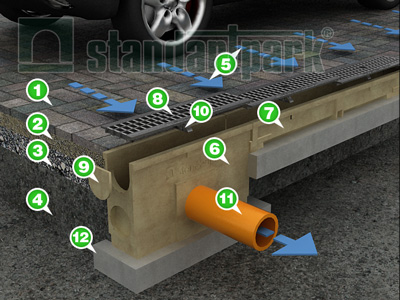

Устройство линейного водоотвода

Поверхностный водоотвод

Дорожное, тротуарное покрытие;

Выравнивающий слой;

Основание дорожного покрытия;

Грунт;

Дождевая, талая вода;

Пескоуловитель;

Водоотводный лоток;

Дренажная решетка;

Заглушка;

Крепеж дренажной решетки;

Труба ливневой канализации;

Бетонный каблук.

Линейный дренаж стандартной серии

Линейный водоотвод стандартной серии представлен водоотводными лотками с шириной гидравлического сечения 100 мм (фибробетон, полимербетон, пластик), 200-300 мм (пластик), укомплектованных дренажными решетками и пекскоуловителями.

Линейный водоотвод стандартной серии применяют в местах с неинтенсивным движением легкового транспорта и пешеходных зонах, например, для обустройства ливневого водовода :

коттеджа;
гаража;
паркинга;
многоэтажных автостоянок;
пешеходных тротуаров;
спортивных объектов.

Водоотводные лотки стандартной серии могут комплектоваться такими дополнительными принадлежностями: пескоуловителями, крепежами, заглушками и усиливающими насадками.

Стандартная серия лотков соответствуют классу нагрузки А15-С250 согласно EN1433.
