Подставка опорная для чугунных люков

Новинка
Подставка опорная для чугунных люков

Скачать чертежи:

Сравнить

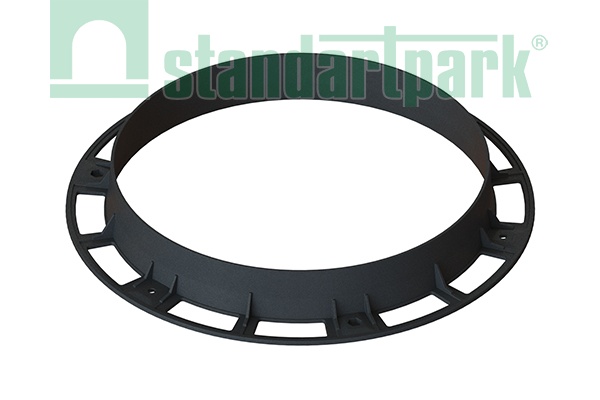

Подставка опорная ПО-64.80.10-ВЧ

Параметры
  • Артикул: 30258-8
  • Высота, мм: 100
  • Вес: 14,5
  • Размер лаза, мм : 636
  • Размер опорной плоскости, мм : 800

Дополнительная информация:

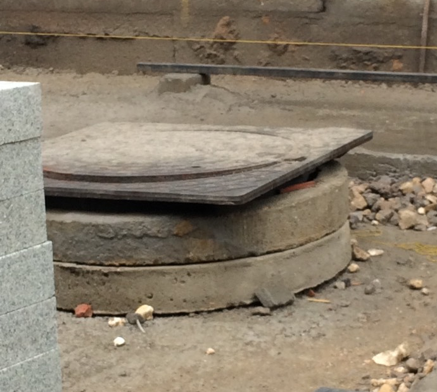

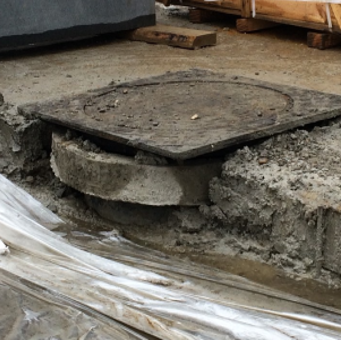

Возможные проблемы при монтаже люков на объекте

Для регулирования высоты установки люка применяют:

  • кафельную плитку
  • деревянные бруски
  • другие подручные средства

После ввода в эксплуатацию подобные регулирующие элементы могут разрушиться в любой момент, что приведёт к смещению люка в горизонтальной плоскости и последующему разрушению сопрягающегося с ним дорожного полотна

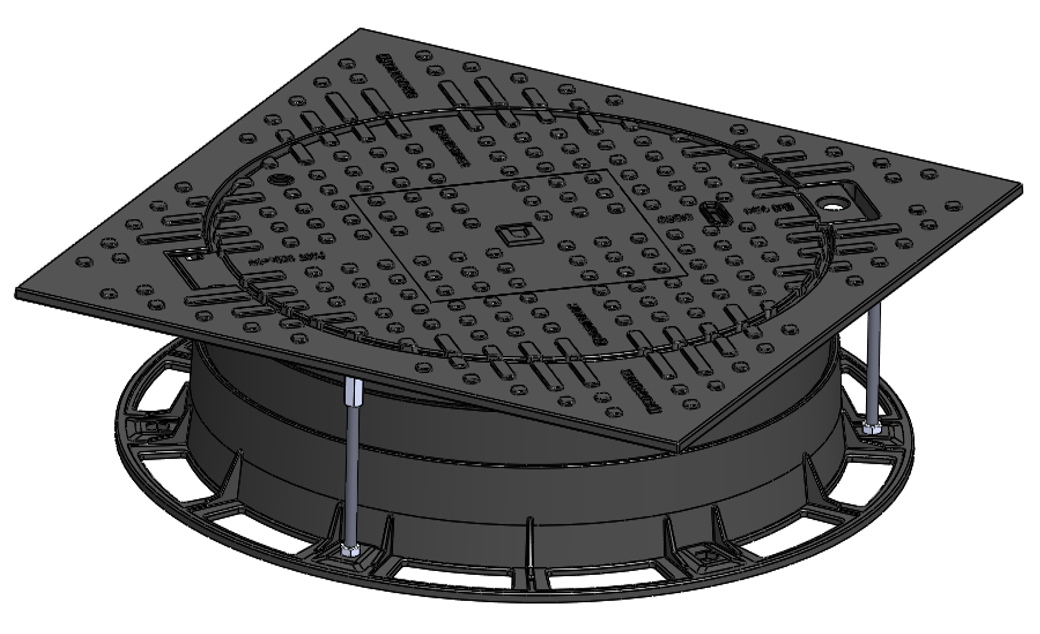

Для удобства монтажа люк может дополнительно комплектоваться опорной подставкой

При помощи опорной подставки высоту люка арт.33458-44 можно увеличить от 50мм до 100мм.

Минимальная высота люка арт.33458-44 с опорным элементом – 150мм. Максимальная высота люка арт.33458-44 с опорным элементом – 200мм.

Регулировка общей высоты

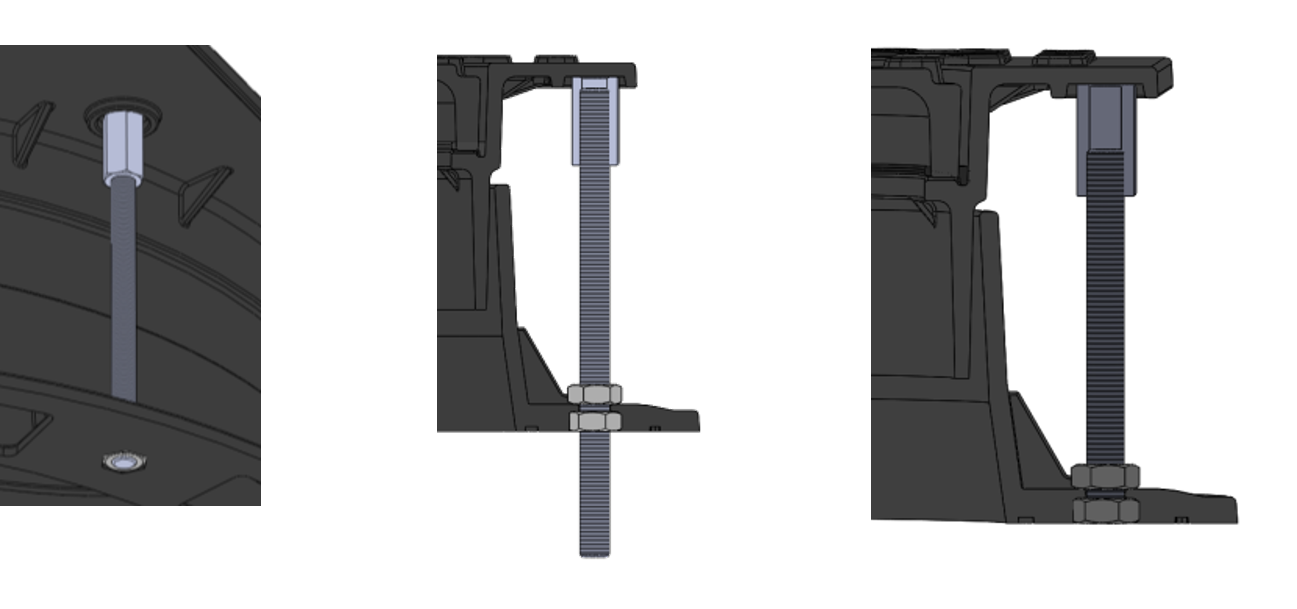

Регулировка высоты люка с опорной подставкой осуществляется при помощи трёх резьбовых шпилек М12. Лишняя длина шпилек уходит в предварительно высверленные отверстия в опорной поверхности или отрезается. Точная регулировка люка по уровню достигается тремя удлиненными гайками М12.

Это позволяет отказаться от стандартных размеров опорных колец и точно подобрать необходимую высоту люка на объекте


Схемы установки в формате pdf
