Пескоотделитель, бензомаслоотделитель и сорбционный блок в одном корпусе

Пескоотделитель, бензомаслоотделитель и сорбционный блок в одном корпусе
Сравнить

Пескоотделитель, бензомаслоотделитель и сорбционный блок в одном корпусе

Параметры
  • Диаметр, мм: 1200 - 3200
  • Длина, мм: 3200 - 13500
  • Пропускная способность, л/с: 1,5-70
  • Применение: торговые центры, автостоянки, гаражи, автосервисы, АЗС, автодороги, путепроводы

Дополнительная информация:

Системы очистки сточных вод
Каталог: Системы очистки сточных вод
  • Материал корпуса: стеклопластик, сталь с антикоррозийным.
  • Варианты исполнения: горизонтальный, вертикальный.
  • Производительность: от 1 до 70 л/с.
  • Уровень загрязнения стоков на входе: концентрация по нефтепродуктам до 70 мг/л, а по взвешенным веществам – до 1000 мг/л.
  • Степень очистки стоков на выходе: до 0,05 мг/л для маслянистых веществ, до 3 мг/л для взвешенных примесей.
  • Дополнительные опции (под индивидуальные требования): оборудование для автоматического устранения нефтепродуктов (скиммер с емкостью), удаления и осушения осадка (гидроциклон с грязевыми насосами). Система проверки для датчиков уровня.

Назначение и применение

Модульное очистное сооружение - пескоотделитель, бензомаслоотделитель и сорбционный блок в 1 корпусе предназначено для устранения взвешенных, маслянистых и других примесей. Жидкость на выходе по качеству соответствует экологическим нормам и техническим стандартам. Материал корпуса – стеклопластик, метод изготовления – машинная намотка.

Из-за компактных размеров (3 в 1) зачастую устанавливается: на АЗС, СТО, паркингах, автостоянках или небольших промышленных производства, где в стоки попадают продукты нефти.

Особенности конструкции, функционирование

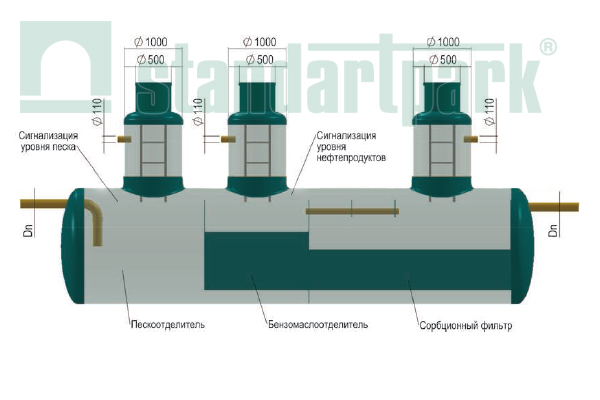

Изготовляется в промышленных условиях из стеклопластика, материала, которые не боится коррозии и способен выдержать негативные воздействия внешней среды и химических веществ. Внутри корпус разделен на 3 различные по функциональные секции: пескоилоотделитель, бензомаслоотделитель и сорбционный блок. Стоки, попадая внутрь, по очереди проходят все три камеры и достигают необходимых параметров.

1 секция. Пескоотделитель – это первый этап, на котором с жидкости под силой гравитации на дно оседают грубодисперсные вещества (песок, грязь, ил и ид.). При достижении критического уровня, для того, чтобы система работала эффективно – их необходимо устранить.

2 секция. Бензомаслоотделитель. Здесь от воды отделяются эмульгированные частицы продуктов нефти. Главную роль выполняют коалесцентные модули внутри, они состоят из пластин, на которых оседают маслянистые частицы нефтепродуктов. Со временем эти частицы увеличиваются в объеме и достигают размеров, при которых происходит отрыв больших капель от плоскости модуля. Далее частицы собираются в маслянистые пятна на поверхности воды, пока не образуют единый плотный слой.

Использование коалесцентныех модулей позволяет качественно очищать стоки именно за счет максимального контакта воды с гофрированными пластинами. Модули очищаются самостоятельно при вибрации и постоянном напоре водного потока. Срок службы коалесцентных модулей неограничен, они не требуют замены или реставрации. Гофрированные пластины изготовлены из высокачественного пластика, который не повержен разрушению и не меняет физических свойств в процессе эксплуатации. Однако раз в год коалесцентный блок нужно вынимать из бензомаслоотделителя и промывать под струей проточной водой.

3 секция. Сорбционный блок. В нем проводится доочистка водных потоков от взвешенных веществ. Вода через входной патрубок попадает в емкость и обязательно проходит через слой сорбента, оставляя там собранные нефтепродукты и другие оставшиеся примеси. Далее поток очищенной воды выводится наружу через выходную трубу. Что касается обслуживания сорбционного фильтра, то достаточно раз в год изымать отработанный наполнитель и утилизировать его.

Жидкость из однокорпусного очистителя откачивается через обслуживающую горловину или колодец. При необходимости используют ассенизационную машину.

Обратитесь в ближайший офис Стандартпарк и получите опросный лист для подбора оптимального решения Вашего проекта.

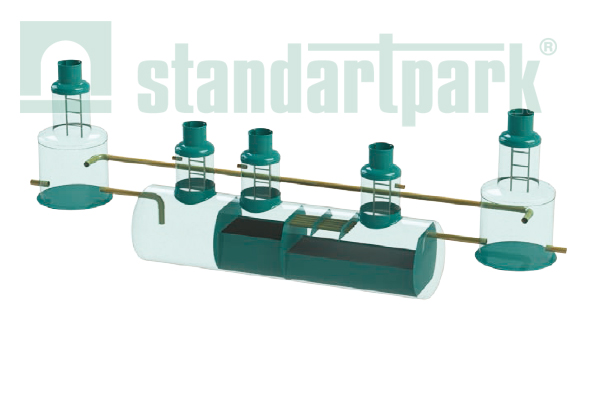

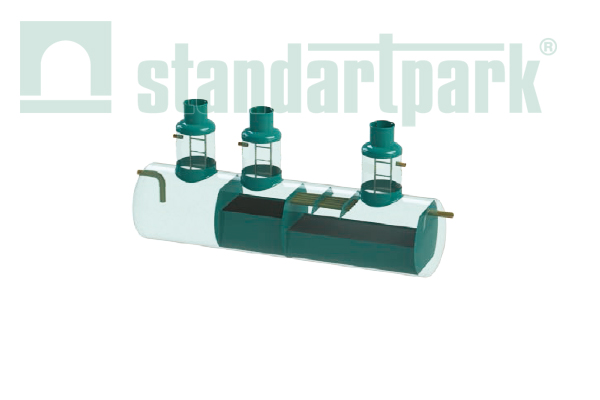

Вариант исполнения с коалесцентными модулями в маслобензоотделителе и сорбентом в сорбционном блоке (рекомендуемый)

Вариант исполнения с коалесцентными модулями в маслобензоотделителе и сорбентом в сорбционном блоке
Расход стоков л/с 1,5 3 6 8 10 15 20 25 30 40 50 60 70
Диаметр мм 1 200 1 200 1 600 1 800 2 000 2 000 2 000 2 000 2 000 2 500 2 500 2 500 3 200
Длина мм 3 200 4 500 5 800 6 200 5 400 7 400 9 000 10 000 11 500 11 000 12 200 13 000 13 500
Высота вход, трубы мм 1 000 1 000 1 400 1 600 1 800 1 800 1 800 1 800 1 750 2 150 2 150 2 150 2 750
Высота вых. трубы мм 800 800 1 200 1 400 1 600 1 600 1 600 1 600 1 500 1 900 1 900 1 900 2 500
Диаметр вход/вых. трубы   мм ПО ПО 160 160 160 200 200 200 250 315 315 315 400
Вес кг 470 730 1 300 1 700 2 200 2 900 3 450 3 970 4 500 5 200 5 900 6 800 7 900

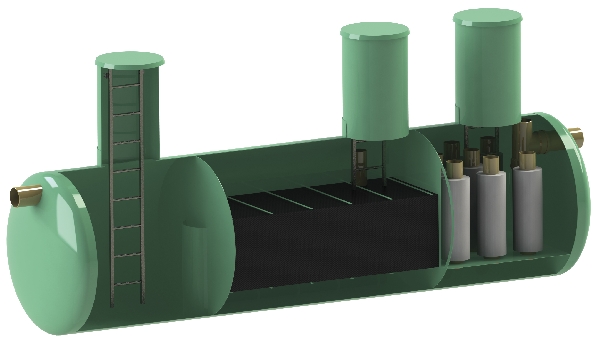

Вариант исполнения с губчатым фильтром в маслобензоотделителе и тканевыми фильтрами направленного действия в сорбционном блоке

Вариант исполнения с губчатым фильтром в маслобензоотделителе и тканевыми фильтрами направленного действия в сорбционном блоке_1 Вариант исполнения с губчатым фильтром в маслобензоотделителе и тканевыми фильтрами направленного действия в сорбционном блоке_2
Расход стоков л/с 1,5 3 6 10 15 20 30 40 50
Диаметр корпуса, D мм 1 200 1 200 1 600 1 600 1 600 / 1 800 2 000 2 000 / 2 300 2 300 2 300
Длина корпуса, L мм 3 200 4 900 5 400 7 400 9 700 / 7 400 8 900 11 000 / 10 200 10 900 12 700
H вых мм 190 250 300 350

Размеры выпускаемой продукции могут быть изменены. Входные и выходные патрубки могут быть выполнены из трубы ПВХ типа Plastimex или Pragma.
