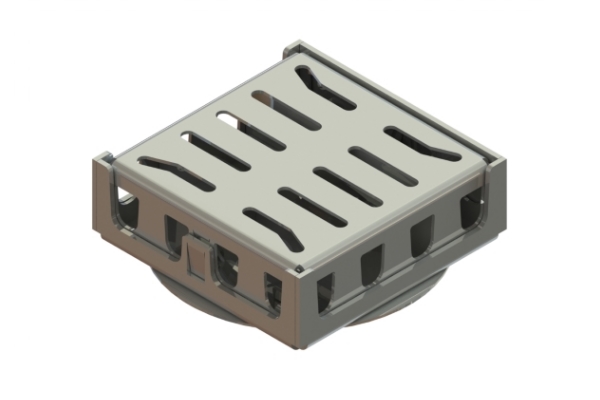

Поворотный модуль 150х150 из нержавеющей стали
Модуль МВГ-15.15.05-НС для Г-соединения
Цена по запросу
Оптовую цену и возможные скидки от объема уточняйте у менеджеров
Характеристики:
Артикул :
5291501-Г
Материал :
нержавеющая сталь
Длина, мм :
150
Ширина, мм :
150
Высота, мм :
52
Вес, кг :
1,52
Области применения:
Коттеджное строительство. Парковки легкового транспорта. Спортивное строительство.
C250
Нужна помощь?
Наши консультанты дадут ответы на все Ваши вопросы и
помогут с выбором
| Артикул | Наименование | Чертежи в PDF | Чертежи в DWG | Элемент каталога | Кл. нагрузки | Длина, мм | Ширина, мм | Высота, мм | Вес, кг | Купить |
|---|---|---|---|---|---|---|---|---|---|---|
| 5291501-Г | Поворотный модуль МВГ-15.15.05-ОС из нержавеющей стали для Г-соединения | 49499 | 49498 | 16166 | C250 | 150 | 150 | 52 | 1,52 | Запросить КП |
| 5291501-Т | Поворотный модуль МВТ-15.15.05-ОС из нержавеющей стали для Т-соединения | 16166 | C250 | 150 | 150 | 52 | 1,12 | Запросить КП |
Поворотные модули используются как элементы Т- и Г-образного соединения лотков «гребенка» между собой.

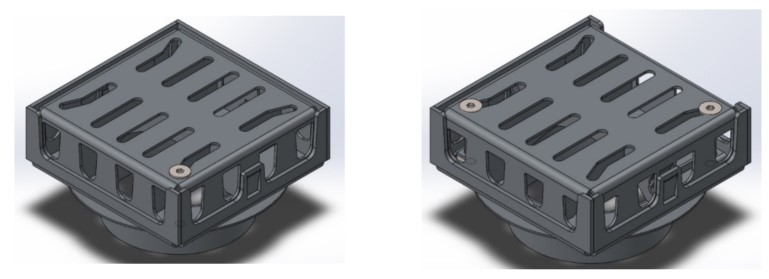

Решетка поворотного модуля в базовой комплектации идет без креплений и фиксируется к корпусу защелкой. В конструктиве предусмотрены отверстия для винтов. Для крепления используются Винт с потайной головкой с внутренним шестигранником DIN 7991 М8х50, ГАЙКА КВАДРАТНАЯ DIN 557 М8.

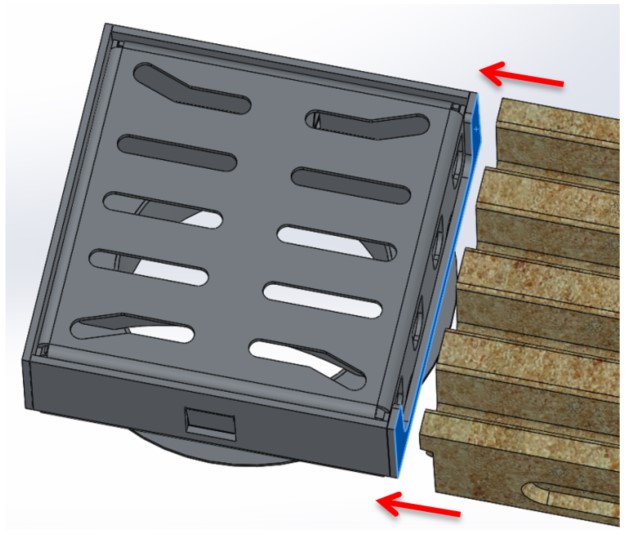

Лоток присоединяется к поворотному модулю встык, без каких-либо замковых соединений. Для исключения проникновения влаги в места соединения, необходимо использовать универсальный герметик Standartpark арт. 335145

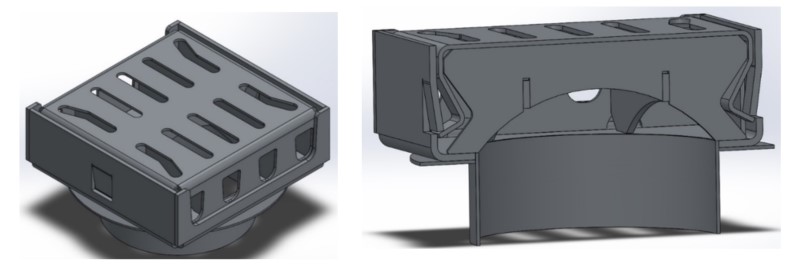

ВАЖНО: поворотные модули НЕ имеют вертикального выпуска для соединения с трубой.
Решетка поворотного модуля в базовой комплектации идет без креплений и фиксируется к корпусу защелкой. В конструктиве предусмотрены отверстия для винтов. Для крепления используются Винт с потайной головкой с внутренним шестигранником DIN 7991 М8х50, ГАЙКА КВАДРАТНАЯ DIN 557 М8.
Лоток присоединяется к поворотному модулю встык, без каких-либо замковых соединений. Для исключения проникновения влаги в места соединения, необходимо использовать универсальный герметик Standartpark арт. 335145
Для Т- и Г-образного подключения может использоваться трап с отводом, так и поворотный модуль без него. Трап с отводом используется в случае необходимости подключения к точке сброса. Поворотный модуль без отвода – как элемент соединения линии лотков.
Поворотные модули могут быть изготовлены из нержавеющей и оцинкованной стали по желанию заказчика и в зависимости от условий эксплуатации.
Преимущество изделий из нержавеющей стали в том, что они более устойчивые к механическим повреждениям и как следствие более долговечны.
Характеристики:
Артикул :
5291501-Г
Материал:
нержавеющая сталь
Длина, мм:
150
Ширина, мм:
150
Высота, мм:
52
Вес, кг:
1,52
Класcы нагрузки:
C250
