Система Евро 150
Сравнить

Системы линейного водоотвода ЕВРО 150

Параметры
  • Материал: нержавеющая сталь AISI 304 или AISI 316
  • Гидравлическое сечение: DN 150

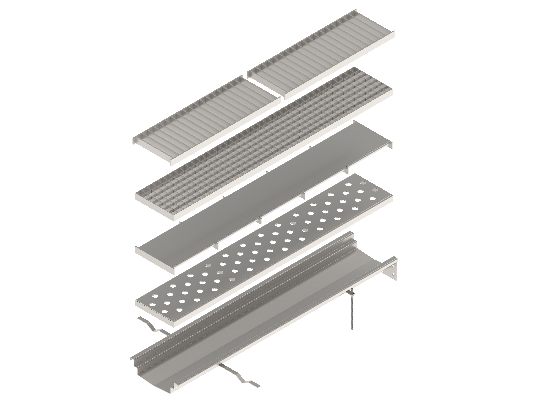

  • Элементы системы Евро 150
    • Лоток Водоотводной Евро 150, арт. 5111
    • Решетка щелевая, арт. 5456
    • Решетка ячеистая, арт. 5436
    • Решетка ячеистая антискользящая, арт. 5436-АС
    • Решетка перфорированная, арт. 5416
    • Решетка пластинчатая, арт. 5426
    • Трапоприямок с вертикальным выпуском, арт. 5313/5312
    • Трапоприямок с горизонтальным выпуском, арт. 5323/5322
    • Гидрозатвор с уловителем механических примесей, арт. 5643/5642
    • Уловитель механических примесей, арт. 5653/5652

Дополнительная информация:

* По желанию заказчика, лотки могут поставляться с фланцевыми соединениями

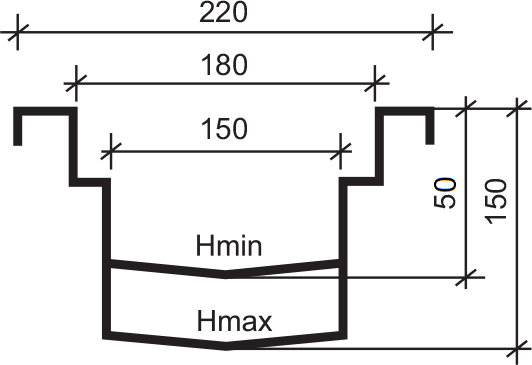

Схема лотка водоотводного Евро 150

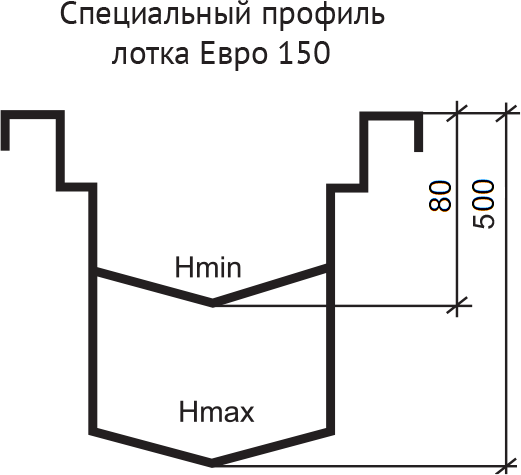

Специальный профиль лотка Евро 150

Лотки серии Евро изготавливаются из листовой нержавеющей стали AISI 304 или, по желанию заказчики, AISI 316. Толщина стали может составлять 1,5 или 2,0 мм и зависит от предполагаемых нагрузок на изделие во время эксплуатации.

Лотки поставляются секциями до 4 м. в комплкте с закладными и торцевыми крышками. Монтаж линий лотков, подгонка, изготовление угловых и Т-образных соединений осуществляется на объекте строительства силами Заказчика. Для монтажа необходимо оборудование для сварки неплавящимся электродом в среде защитных газов (аргонно-дуговая сварка).

Угловые и Т-образные соединения лотков могут быть выполнены на производстве, как отдельные узлы длиной 300-500 мм, к которым при монтаже присоединяются основные ветки линий лотков.

По желанию заказчика, лотки могут поставляться с болтовыми фланцами, герметизация которых при монтаже осуществляется с помощью специального герметика.

Лоток водоотводный Евро 150 из нержавеющей стали

Артикул Наименование
5116 Лоток Водоотводной Евро 150
5136 Лоток Водоотводной Евро 150 СП (спецпрофиль)

Решетки водоприемные к лотку водоотводному Евро 150

Артикул Наименование
5456 Решетка Водоприемная -176.500- щелевая к лотку водоотводному «Евро» 150
5436 Решетка Водоприемная -176.1000-ячеистая к лотку водоотводному «Евро» 150
5436-АС Решетка Водоприемная -176.1000-ячеистая антискользящая к лотку водоотводному «Евро» 150
5416 Решетка Водоприемная -176.1000-перфорированная к лотку водоотводному «Евро» 150
5426 Решетка Водоприемная -176.1000- пластинчатая к лотку водоотводному «Евро» 150

Трапоприямки и комплектующие для системы Евро 150

Артикул Наименование
5312 Трапоприямок с вертикальным выпуском Тип 2 (Ду 50)
5313 Трапоприямок с вертикальным выпуском Тип 3 (Ду 100)
5322 Трапоприямок с горизонтальным выпуском Тип 2 (Ду 50)
5323 Трапоприямок с горизонтальным выпуском Тип 3 (Ду 100)
5642 Гидрозатвор с уловителем механических примесей к трапоприямку с вертикальным выпуском Тип 2 (Ду 50)
5643 Гидрозатвор с уловителем механических примесей к трапоприямку с вертикальным выпуском Тип 3 (Ду 100)
5652 Уловитель механических примесей к трапоприямку с горизонтальным выпуском Тип 2 (Ду 50)
5653 Уловитель механических примесей к трапоприямку с горизонтальным выпуском Тип 3 (Ду 100)

Схемы установки в формате pdf
