Система Евро 200
Сравнить

Системы линейного водоотвода ЕВРО 200

Параметры
  • Материал: нержавеющая сталь AISI 304 или AISI 316
  • Гидравлическое сечение: DN 200

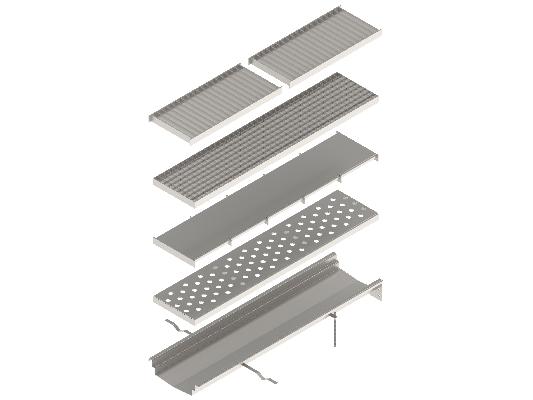

  • Элементы системы Евро 200
    • Лоток Водоотводной Евро 200, арт. 5112
    • Решетка щелевая, арт. 5452
    • Решетка ячеистая арт. 5432
    • Решетка ячеистая антискользящая, арт. 5432-АС
    • Решетка перфорированная, арт. 5412
    • Решетка пластинчатая, арт. 5422
    • Трапоприямок с вертикальным выпуском, арт. 5316/5314
    • Трапоприямок с горизонтальным выпуском, арт. 5326/5324
    • Гидрозатвор с уловителем механических примесей, арт. 5646/5644
    • Уловитель механических примесей, арт. 5656/5654

Дополнительная информация:

* По желанию заказчика, лотки могут поставляться с фланцевыми соединениями

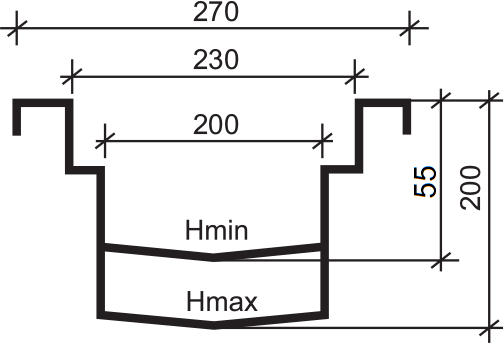

Схема лотка водоотводного Евро 200

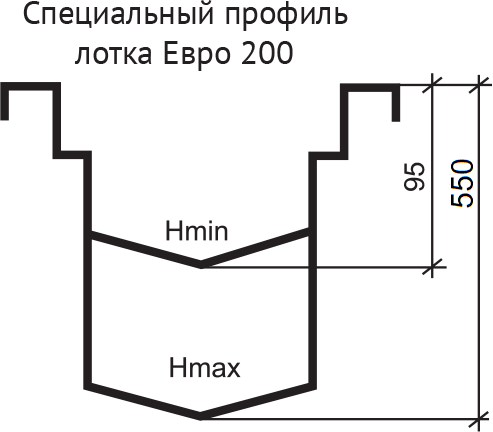

Специальный профиль лотка Евро 200

Лотки серии Евро изготавливаются из листовой нержавеющей стали AISI 304 или, по желанию заказчики, AISI 316. Толщина стали может составлять 1,5 или 2,0 мм и зависит от предполагаемых нагрузок на изделие во время эксплуатации.

Лотки поставляются секциями до 4 м. в комплкте с закладными и торцевыми крышками. Монтаж линий лотков, подгонка, изготовление угловых и Т-образных соединений осуществляется на объекте строительства силами Заказчика. Для монтажа необходимо оборудование для сварки неплавящимся электродом в среде защитных газов (аргонно-дуговая сварка).

Угловые и Т-образные соединения лотков могут быть выполнены на производстве, как отдельные узлы длиной 300-500 мм, к которым при монтаже присоединяются основные ветки линий лотков.

По желанию заказчика, лотки могут поставляться с болтовыми фланцами, герметизация которых при монтаже осуществляется с помощью специального герметика.

Лоток водоотводный Евро 200 из нержавеющей стали

Артикул Наименование
5112 Лоток Водоотводной Евро 200
5132 Лоток Водоотводной Евро 200 СП (спецпрофиль)

Решетки водоприемные к лотку водоотводному Евро 200

Артикул Наименование
5452 Решетка Водоприемная -226.500- щелевая к лотку водоотводному «Евро» 200
5432 Решетка Водоприемная -226.1000- ячеистая к лотку водоотводному «Евро» 200
5432-АС Решетка Водоприемная -226.1000- ячеистая антискользящая к лотку водоотводному «Евро» 200
5412 Решетка Водоприемная -226.1000-перфорированная к лотку водоотводному «Евро» 200
5422 Решетка Водоприемная -226.1000- пластинчатая к лотку водоотводному «Евро» 200

Трапоприямки и комплектующие для системы Евро 200

Артикул Наименование
5314 Трапоприямок с вертикальным выпуском Тип 4 (Ду 100)
5316 Трапоприямок с вертикальным выпуском Тип 6 (Ду 150)
5324 Трапоприямок с горизонтальным выпуском Тип 4 (Ду 100)
5326 Трапоприямок с горизонтальным выпуском Тип 6 (Ду 150)
5644 Гидрозатвор с уловителем механических примесей к трапоприямку с вертикальным выпуском Тип 4 (Ду 100)
5646 Гидрозатвор с уловителем механических примесей к трапоприямку с вертикальным выпуском Тип 6 (Ду 150)
5654 Уловитель механических примесей к трапоприямку с горизонтальным выпуском Тип 4 (Ду 100)
5656 Уловитель механических примесей к трапоприямку с горизонтальным выпуском Тип 4 (Ду 100)

Схемы установки в формате pdf
