Водоотводный лоток SteelMax ТИП2

Параметры

Материал: оцинкованная сталь
Тип продукции: водоотводной лоток

Запросить коммерческое предложение

Характеристики и описание

Дополнительная информация:

Полки для заведения гидроизоляции имеют выгнутую форму. Определяющим показателем данного типа является то, что он устанавливается до заливки плиты (основания). Гидроизоляция наклеивается сверху на полки, после чего производится укладка покрытия. Данный тип широко применяется на мостах, стилобатах, подземных парковках и эксплуатируемых кровлях.

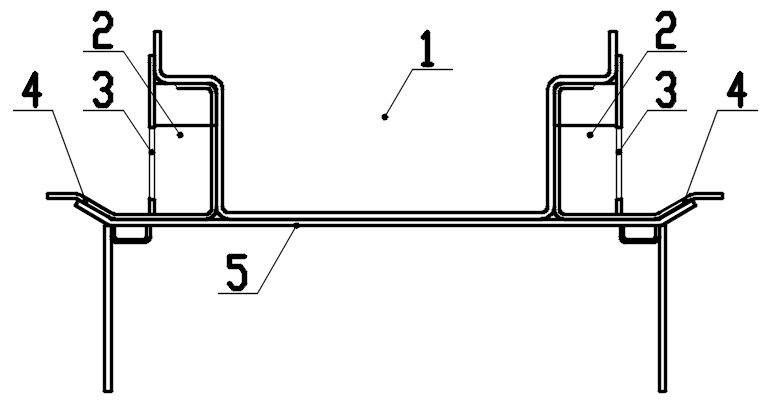

Поперечное сечение лотка SteelMax ТИП2

1 – канал для отведения поверхностного стока

2 – каналы для отведения дренажного стока

3 – перфорированная стенка

4 – полки для подведения и закрепления гидроизоляции

5 – закладная стыковочная пластина на опорных анкерах.

Краткий технологический процесс монтажа водоотводных лотков SteelMax ТИП2

Подготовительные, разбивочные работы

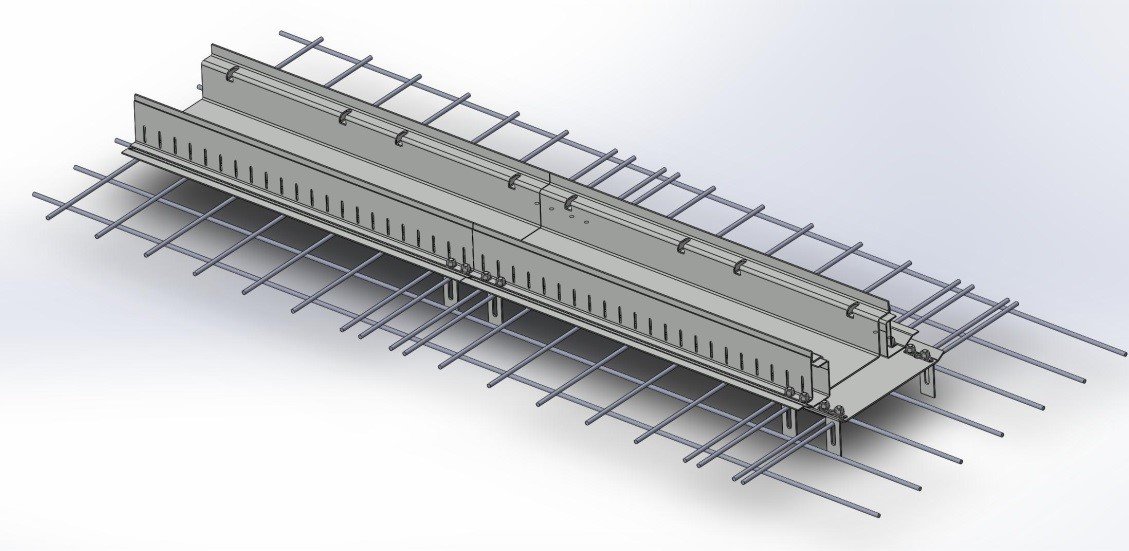

Устройство водоотводных лотков. Увязка Закладной стыковочной пластины с арматурным каркасом железобетонной плиты. Закрепление дренажей на стыковочных пластинах. Герметизация стыков.
Производство монолитных работ.
Устройство гидроизоляции пролетного сооружения. Заведение гидроизоляции на специальную полку водоотводных желобов.
Защита дренажных каналов от замусоривания в процессе асфальтирования.
Устройство продольных технологических швов примыкания асфальтобетонного покрытия к водоотводным лоткам SteelMax ТИП2.

Преимущества данной технологии монтажа по сравнению с технологией монтажа лотков на готовую ЖБ плиту (ТИП1)

Нет ступеньки на гидроизоляции при заведении ее на специальную полку.
Нет необходимости в 2х слоях гидроизоляции.
Желоб связан с арматурным каркасом монолитной ЖБ плиты моста и надежно закреплен в ней за счет закладных пластин.
При монтаже не нарушается слой гидроизоляции (нет необходимости устройства отверстий для анкеровки дренажей к ЖБ плите) За счет того, что лоток с новым конструктивом углублен в ЖБ плиту на 20мм – гидравлическое сечение его выше соответственно на 20 мм, т.е. пропускная способность больше.
