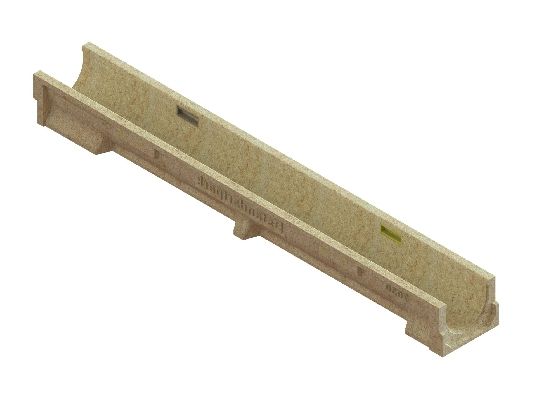

Лоток водоотводный полимербетонный CompoMax Basic DN100 h100


Лоток водоотводный полимербетонный CompoMax Basic DN100 h100
Системы линейного водоотвода. Полимербетонный лоток серии DN100 H100. Применение

Скачать чертежи:

Сравнить

Лоток водоотводной CompoMax Basic ЛВ-10.14.10–П полимербетонный

Параметры
  • Артикул: 7030
  • Материал: полимербетон
  • Длина, мм: 1000
  • Ширина, мм: 138
  • Высота, мм: 100
  • Вес, кг: 7,8
  • Гидравлическое сечение: DN 100
  • Класcы нагрузки: A15 - C250
  • Тип продукции: водоотводной лоток
  • Кол-во на палете, шт.: 56
  • Серия: Basic
  • Тип водоотвода: Линейный
  • Серия по материалу: CompoMax - полимербетон

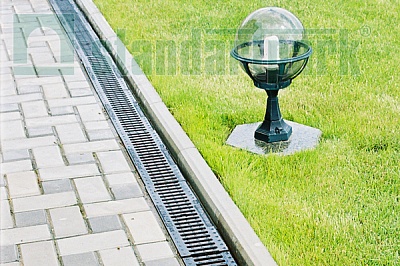

Области применения:
Пешеходные зоны коттеджной застройки. Отмостки зданий.
Коттеджное строительство. Частные гаражи. Спортивное строительство.
Коттеджное строительство. Парковки легкового транспорта. Спортивное строительство.
Артикул Наименование Кл. нагрузки Длина, мм Ширина, мм Высота, мм Вес, кг Кол-во на паллете, шт. Чертежи
7030 Лоток водоотводной CompoMax Basic ЛВ-10.14.10–П полимербетонный A15 B125 C250 1000 138 1000 7,8 56
703007 Лоток водоотводной CompoMax Basic ЛВ-10.14.10–П-Ус полимербетонный усиленный A15 B125 C250 1000 140 107 8,9 56
703009 Лоток водоотводной CompoMax Basic ЛВ-10.14.10–ПВ полимербетонный с вертикальным выпуском A15 B125 C250 1000 138 100 7,7 8
70300907 Лоток водоотводной CompoMax Basic ЛВ-10.14.10–ПВ полимербетонный усиленный с вертикальным выпуском A15 B125 C250 1000 140 107 8,8 8

Дополнительная информация:

Полимербетонный лоток DN100 с высотой 100 мм создан как промежуточный типоразмер между стандартным каналом (высота 130 мм, арт. 7000) и мелкосидящим (высота 60 мм, арт. 7010). Благодаря улучшенной конфигурации и новому дизайну лотка достигается более качественная герметизация стыков и облегчается монтаж лотков.

Водоотводы общего назначения DN 100 используются для установки в пешеходных зонах, автостоянках, подъездных путях, спортивных сооружениях.

Борта каналов могут быть укреплены кантом из оцинкованной стали, в связи с чем водоотводы могут применяться в условиях, связанных с большими нагрузками на дорожные покрытия.

Возможно также изготовление водоотводов с вертикальным водосливом (арт. 703009)

Благодаря новой крепежной системе на лотках с гидравлическим сечением 100 мм и высотой 100 мм можно закрепить чугунную и стальную ячеистую решётки, что добавляет еще больше надёжности и устойчивости динамическим нагрузкам.

Рекомендуем! Надежность герметизации и склеивания лотков друг с другом и прилегающей поверхностью обеспечит герметик полиуретановый Tytan.


Схемы установки в формате pdf

Чертежи и схемы в растровом формате

Схема лотка ЛВ- 10.14.10- полимербетонный


Насадка усиливающая

  • Артикул 6160
  • Материал оцинкованная сталь

Решетка водоприемная Basic DN100 нержавеющая сталь штампованная щелевая кл. А15

  • Артикул 2090
  • Материал нержавеющая сталь
  • Класс нагрузки A15

Решетка водоприемная Basic DN100 чугунная щелевая кл. С250

  • Артикул 20303
  • Материал высокопрочный чугун
  • Класс нагрузки C250

Решетка водоприемная Basic DN100 чугунная оцинкованная щелевая кл. С250

  • Артикул 203036
  • Материал высокопрочный чугун
  • Класс нагрузки C250

Пескоуловитель полимербетонный CompoMax Basic DN100 h390

  • Артикул 7080
  • Материал полимербетон
  • Класс нагрузки C250

Насадка-щель водоприемная НЩ-10.14.100-ст.-оц стальная оцинкованная на лоток

  • Артикул 2017
  • Материал оцинкованная сталь
  • Класс нагрузки A15

Лоток водоотводный пластиковый PolyMax Basic DN100 h120 стандартный борт

  • Артикул 8020-М
  • Материал пластик
  • Класс нагрузки C250

Лоток водоотводный пластиковый PolyMax Basic DN100 h155

  • Артикул 8000-М
  • Материал пластик
  • Класс нагрузки C250

Лоток водоотводный пластиковый PolyMax Basic DN100 h200

  • Артикул 8040-М
  • Материал пластик
  • Класс нагрузки C250

Лоток водоотводный бетонный BetoMax Basic DN100 h125

  • Артикул 4000
  • Размер 1000x140x130
  • Материал фибробетон
  • Класс нагрузки C250

Лоток водоотводный полимербетонный CompoMax Basic DN100 h125

  • Артикул 7000
  • Материал полимербетон
  • Класс нагрузки C250

Пескоуловитель бетонный BetoMax Basic DN100 h390

  • Артикул 4080
  • Материал фибробетон
  • Класс нагрузки C250

Решетка водоприемная Basic DN100 стальная оцинкованная ячеистая кл. А15

  • Артикул 2020
  • Материал оцинкованная сталь
  • Класс нагрузки C250

Решетка водоприемная Basic DN100 ячеистая стальная "горячий цинк" кл. А15

  • Артикул 202026
  • Материал оцинкованная сталь
  • Класс нагрузки A15

Крышка Basic DN100 стальная оцинкованная кл. А15

  • Артикул 2019
  • Материал оцинкованная сталь

Решетка водоприемная Basic DN100 чугунная щелевая "протектор" кл. С250

  • Артикул 203032
  • Материал высокопрочный чугун
  • Класс нагрузки C250

Решетка водоприемная Basic DN100 чугунная ячеиcтая кл. С250

  • Артикул 20403
  • Материал чугун
  • Класс нагрузки C250

Лоток водоотводный бетонный BetoMax Basic DN100 H125

  • Артикул 4000
  • Материал фибробетон
  • Класс нагрузки C250

Лоток водоотводный полимербетонный CompoMax Basic DN100 H100 с вертикальным водоотводом

  • Артикул 703009
  • Размер 1000x140x100
  • Материал полимербетон
  • Класс нагрузки C250

Лоток водоотводный полимербетонный CompoMax Basic DN100 H130 с вертикальным водоотводом

  • Артикул 700009
  • Размер 1000x140x130
  • Материал полимербетон
  • Класс нагрузки C250
