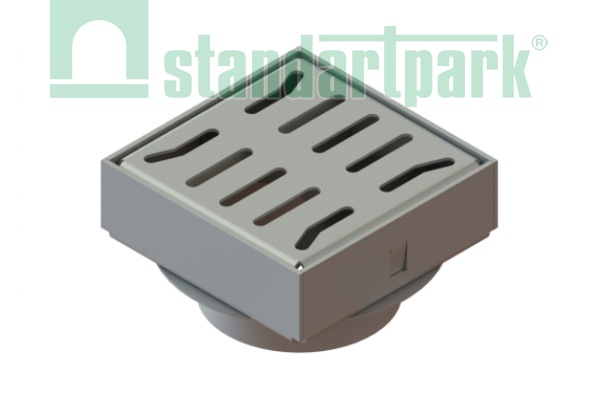

Трап водоотводной 150х150 из оцинкованной стали
Трап водоотводной ТТВ-15.15.05-ОС-В
Цена по запросу
Характеристики:
Артикул :
1291510-1
Материал :
оцинкованная сталь
Длина, мм :
150
Ширина, мм :
150
Высота, мм :
87
Вес, кг :
2,08
Области применения:
Коттеджное строительство. Парковки легкового транспорта. Спортивное строительство.
C250
Нужна помощь?
Наши консультанты дадут ответы на все Ваши вопросы и
помогут с выбором
| Артикул | Наименование | Чертежи в PDF | Чертежи в DWG | Элемент каталога | Кл. нагрузки | Длина, мм | Ширина, мм | Высота, мм | Вес, кг | Купить |
|---|---|---|---|---|---|---|---|---|---|---|

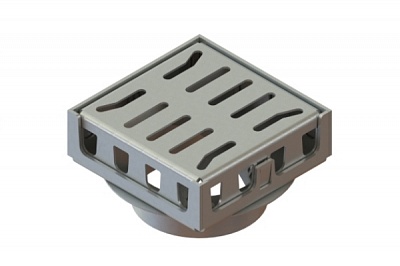

| 1291510-1 | Трап водоотводной ТТВ-15.15.05-ОС-В из оцинкованной стали | 49489 | 49488 | 16160 | C250 | 150 | 150 | 87 | 2,08 | ЗАКАЗАТЬ |

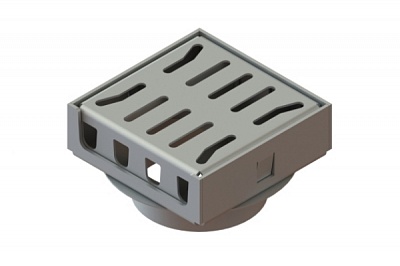

| 1291510 | Трап водоотводной ТВК-15.15.05-ОС-В из оцинкованной стали конечный | 49481 | 49480 | 16160 | C250 | 150 | 150 | 87 | 1,99 | ЗАКАЗАТЬ |

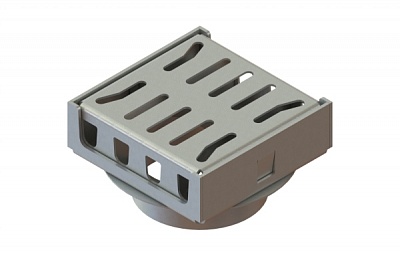

| 1291510-9 | Трап водоотводной ТВ-15.15.05-ОС-В из оцинкованной стали проходной | 49483 | 49482 | 16160 | C250 | 150 | 150 | 87 | 1,87 | ЗАКАЗАТЬ |

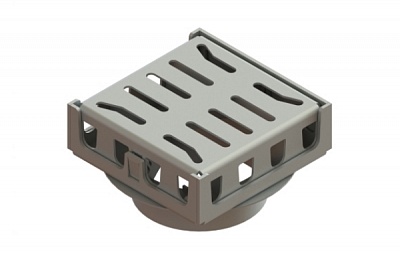

| 1291510-Г | Трап водоотводной ТВГ-15.15.05-ОС-В из оцинкованной стали для Г-соединения | 49485 | 49484 | 16160 | C250 | 150 | 150 | 87 | 1,92 | ЗАКАЗАТЬ |
| 1291510-Т | Трап водоотводной ТВТ-15.15.05-ОС-В из оцинкованной стали для Т-соединения | 49487 | 49486 | 16160 | C250 | 150 | 150 | 87 | 1,77 | ЗАКАЗАТЬ |
Трапы используются:
Решетка трапа в базовой комплектации идет без креплений и фиксируется к корпусу защелкой. В конструктиве предусмотрены отверстия для винтов. Для крепления используются Винт с потайной головкой с внутренним шестигранником DIN 7991 М8х50, ГАЙКА КВАДРАТНАЯ DIN 557 М8.
Лоток присоединяется к трапу встык, без каких-либо замковых соединений. Для исключения проникновения влаги в места соединения, необходимо использовать универсальный герметик Standartpark арт. 335145
- как самостоятельные изделие для точечного сбора воды (арт. 1291510-1)
- для подключения системы Open Slot к точке сброса через отвод для дальнейшего подключения в подвесную канализацию, а также как элементы Т- и Г-образного соединения лотков «гребенка».
Решетка трапа в базовой комплектации идет без креплений и фиксируется к корпусу защелкой. В конструктиве предусмотрены отверстия для винтов. Для крепления используются Винт с потайной головкой с внутренним шестигранником DIN 7991 М8х50, ГАЙКА КВАДРАТНАЯ DIN 557 М8.
Лоток присоединяется к трапу встык, без каких-либо замковых соединений. Для исключения проникновения влаги в места соединения, необходимо использовать универсальный герметик Standartpark арт. 335145
|
|
|
|

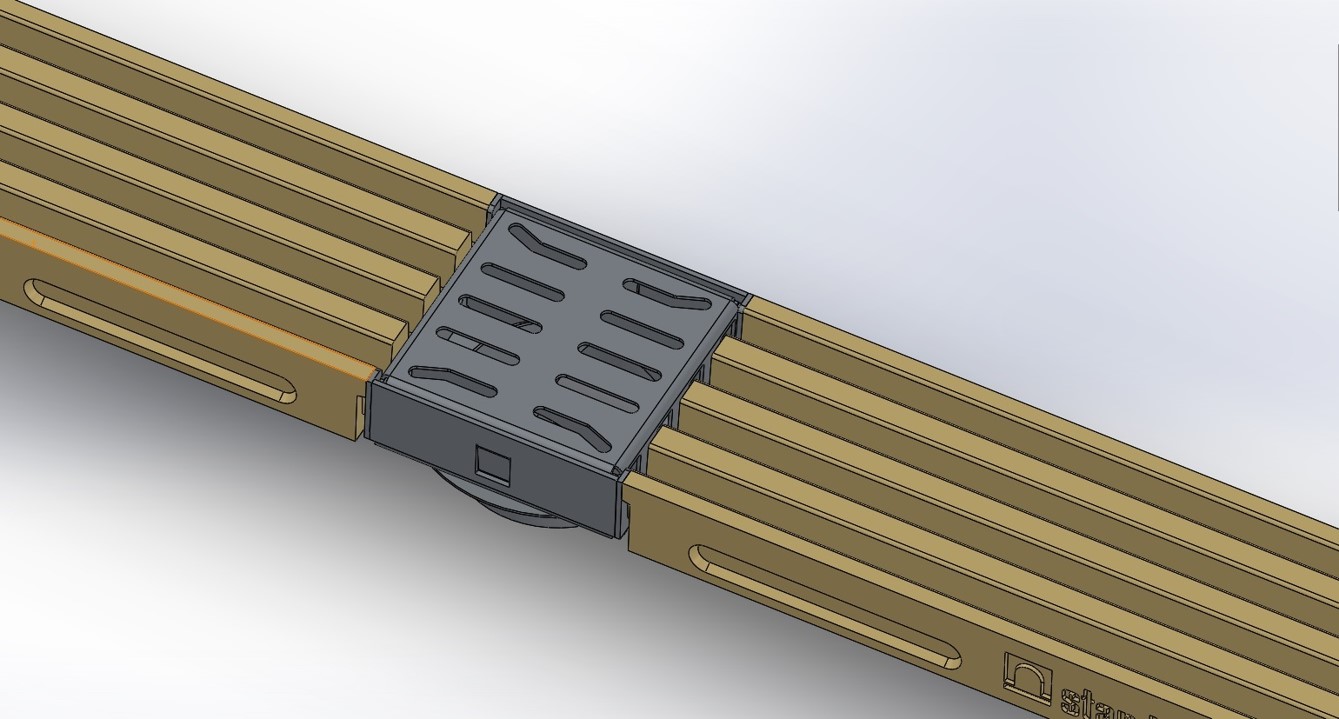

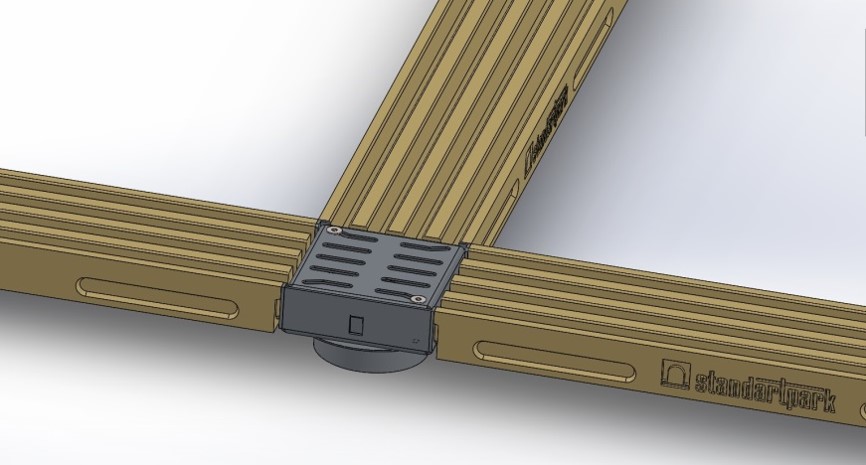

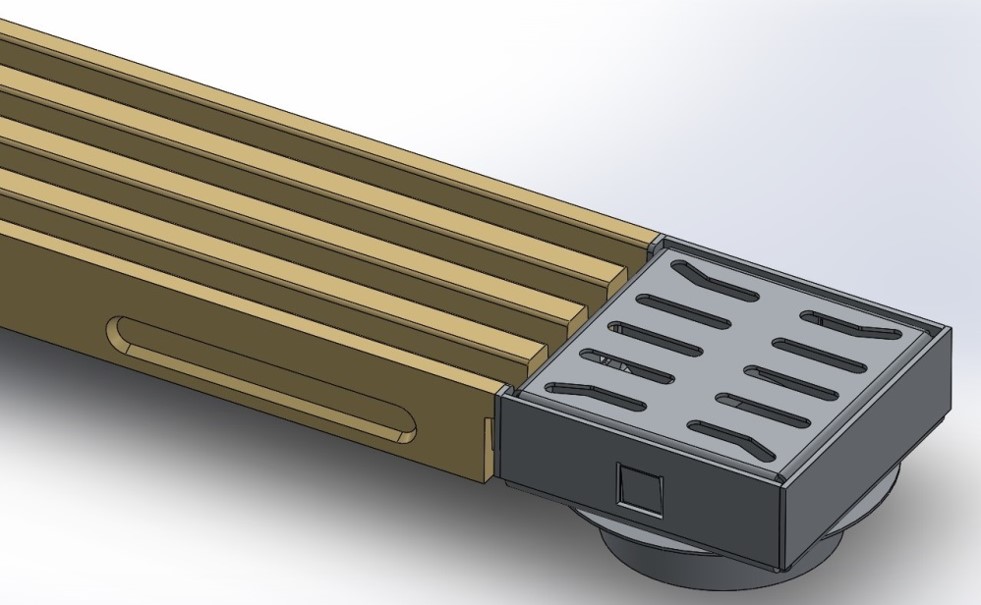

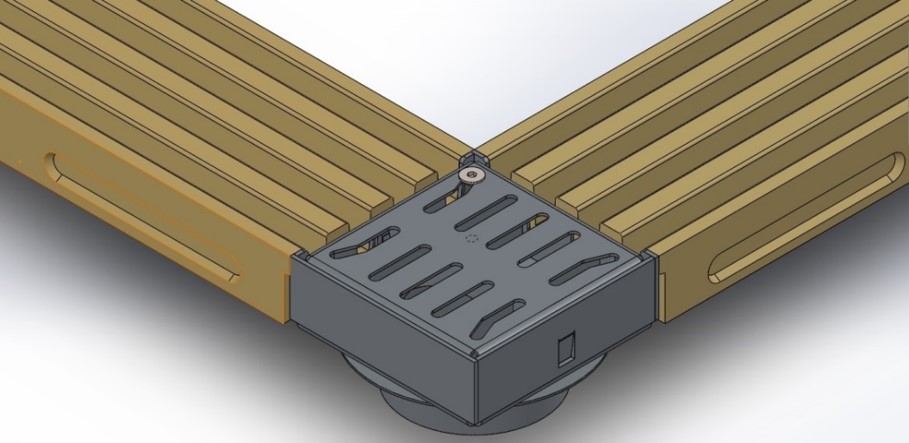

| Трап в конце линии | Трап проходной | Т-образное подключение | Г-образное подключение |
Для Т- и Г-образного подключения может использоваться трап с отводом, так и поворотный модуль без него. Трап с отводом используется в случае необходимости подключения к точке сброса. Поворотный модуль без отвода – как элемент соединения линии лотков.
Трапы могут быть изготовлены из нержавеющей и оцинкованной стали по желанию заказчика и в зависимости от условий эксплуатации.
Преимущество изделий из нержавеющей стали в том, что они более устойчивые к механическим повреждениям и как следствие более долговечны.
Характеристики:
Артикул :
1291510-1
Материал:
оцинкованная сталь
Длина, мм:
150
Ширина, мм:
150
Высота, мм:
87
Вес, кг:
2,08
Класcы нагрузки:
C250
