Трап водоотводной 150х150 из нержавеющей стали

Описание товара
Характеристики
Сопутствующие товары
Похожие товары
Сертификаты
Трап водоотводной ТТВ-15.15.05-НС-В
Цена по запросу

Оптовую цену и возможные скидки от объема уточняйте у менеджеров

Характеристики:
Артикул :
5291510-1
Материал :
нержавеющая сталь
Длина, мм :
150
Ширина, мм :
150
Высота, мм :
87
Вес, кг :
1,74
Смотреть все характеристики
Области применения:
Коттеджное строительство. Парковки легкового транспорта. Спортивное строительство. Коттеджное строительство. Парковки легкового транспорта. Спортивное строительство.
Коттеджное строительство. Парковки легкового транспорта. Спортивное строительство.
C250
Нужна помощь?
Наши консультанты дадут ответы на все Ваши вопросы и помогут с выбором
+7 (727) 364-62-29 Алматы +7 (717) 264-45-92 Нур-Султан
Артикул Наименование Чертежи в PDF Чертежи в DWG Элемент каталога Кл. нагрузки Длина, мм Ширина, мм Высота, мм Вес, кг Купить

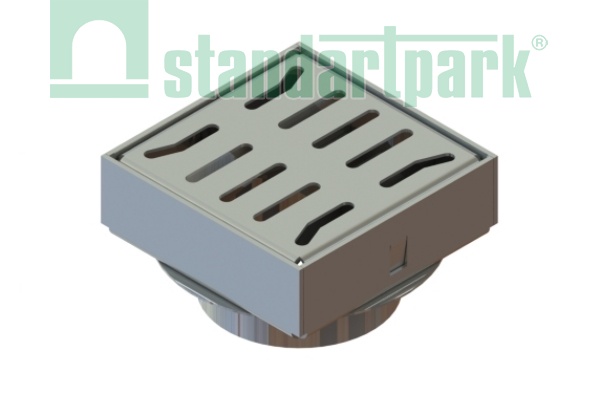

5291510-1 Трап водоотводной ТТВ-15.15.05-НС-В из нержавеющей стали 49491 49490 16167 C250 150 150 87 1,74 Запросить КП
5291511 Трап водоотводной ТВК-15.15.05-НС-В из нержавеющей стали конечный 49493 49492 16167 C250 150 150 87 1,54 Запросить КП

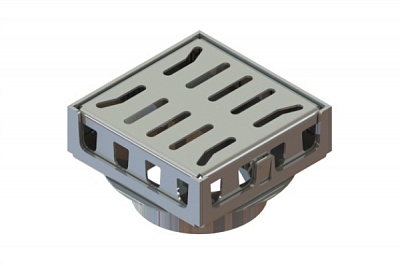

5291511-9 Трап водоотводной ТВ-15.15.05-НС-В из нержавеющей стали проходной 49495 49494 16167 C250 150 150 87 1,2 Запросить КП

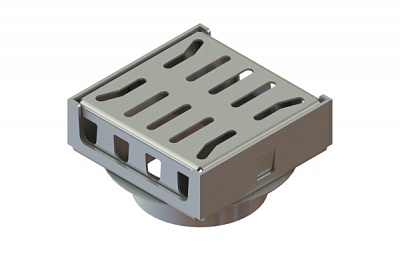

5291511-Г Трап водоотводной ТВГ-15.15.05-НС-В из нержавеющей стали для Г-соединения 16167 C250 150 150 87 1,52 Запросить КП

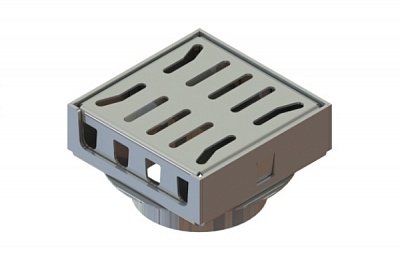

5291511-Т Трап водоотводной ТВТ-15.15.05-НС-В из нержавеющей стали для Т-соединения 49497 49496 16167 C250 150 150 87 1,12 Запросить КП
Трапы используются:
  • как самостоятельные изделие для точечного сбора воды (арт. 5291510-1)
  • для подключения системы Open Slot к точке сброса через отвод для дальнейшего подключения в подвесную канализацию, а также как элементы Т- и Г-образного соединения лотков «гребенка».
Трап в разрезе.jpgКрепление решетки.jpg
Решетка трапа в базовой комплектации идет без креплений и фиксируется к корпусу защелкой. В конструктиве предусмотрены отверстия для винтов. Для крепления используются Винт с потайной головкой с внутренним шестигранником DIN 7991 М8х50, ГАЙКА КВАДРАТНАЯ DIN 557 М8.
Лоток присоединяется к трапу встык, без каких-либо замковых соединений. Для исключения проникновения влаги в места соединения, необходимо использовать универсальный герметик Standartpark арт. 335145
Соединение лотка и трапа.jpg

 трап в конце.jpg  проходной трап.jpg  т-соединение.jpg  Г-соединение.jpg
Трап в конце линии Трап проходной Т-образное подключение Г-образное подключение

Для Т- и Г-образного подключения может использоваться трап с отводом, так и поворотный модуль без него. Трап с отводом используется в случае необходимости подключения к точке сброса. Поворотный модуль без отвода – как элемент соединения линии лотков.

Трапы могут быть изготовлены из нержавеющей и оцинкованной стали по желанию заказчика и в зависимости от условий эксплуатации.

Преимущество изделий из нержавеющей стали в том, что они более устойчивые к механическим повреждениям и как следствие более долговечны.




Характеристики:
Артикул :
5291510-1
Материал:
нержавеющая сталь
Длина, мм:
150
Ширина, мм:
150
Высота, мм:
87
Вес, кг:
1,74
Класcы нагрузки:
C250
