Система Евро 400
Оптовую цену и возможные скидки от объема уточняйте у менеджеров
Артикул | Наименование | Чертежи в PDF | Чертежи в DWG | A, мм | В, мм | C, мм | Н1,мм | Н2, мм | Q1*, л/с | Q2*, л/с | Купить |
---|---|---|---|---|---|---|---|---|---|---|---|

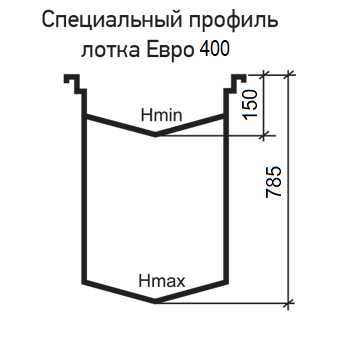

512.40.01-М | Лоток ЛВ-400.390.355-НС Евро 400 СП, 512.40.01-М | 400 | 440 | 490 | 150 | 785 | 104,25 | 549,41 | Запросить КП | ||

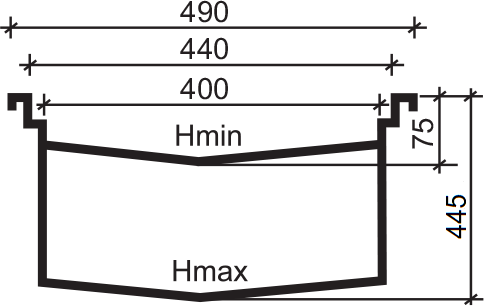

511.40.01-М | Лоток ЛВ-400.390.355-НС Евро 400, 511.40.01-М | 400 | 440 | 490 | 75 | 445 | 17 | 268,74 | Запросить КП |
*В таблице приведены расчетные значения
пропускной способности при 75%-м заполнении и
уклоне 0,01 ‰ на минимальной и максимальной глубине лотка.**Изготовление специального профиля возможно по индивидуальному заказу.
Лотки серии Евро изготавливаются из листовой нержавеющей стали AISI 304/304L, AISI 316Ti или AISI321. Толщина стали может составлять 1,5, или 2,0 мм и зависит от предполагаемых нагрузок на изделие во время эксплуатации.
Лотки поставляются секциями до 2,5 м. (при необходимости секции могут свариваться на производстве в допустимые для транспортировки линии), в комплекте с закладными и торцевыми крышками. Сварка угловых и крестообразных соединений, как и трапоприямков, осуществляется на производстве. Сборка линий лотков, подгонка (при необходимости), осуществляется на объекте строительства силами Заказчика в момент монтажа. Для монтажа необходимо оборудование для сварки неплавящимся электродом в среде защитных газов (аргонно-дуговая сварка). По желанию заказчика, лотки могут поставляться с болтовыми фланцами, герметизация которых при монтаже осуществляется с помощью входящих в комплект поставки резиновых прокладок.

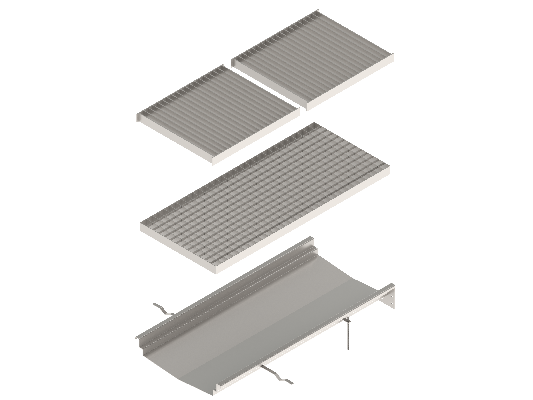

Для безопасной эксплуатации лотки накрываются водоприемными решетками. Решетка подбирается в зависимости от трёх основных факторов – интенсивности стоков, загрязненности стоков и предполагаемой нагрузки.
Обратившись в Стандартпарк вы получите квалифицированную консультацию, и при необходимости бесплатную разработку технического решения и расчёт коммерческого предложения на систему по вашему техническому заданию.
- Материал: нержавеющая сталь AISI 304, AISI 316 или AISI 321
- Длина, мм: 2500
- Ширина, мм: 400
- Высота, мм: 75-445
- Гидравлическое сечение: DN 400
Цена по запросу
