Системы линейного водоотвода ЕВРО 100

Параметры

Материал: нержавеющая сталь AISI 304 или AISI 316
Гидравлическое сечение: DN 100

Элементы системы Евро 100

Лоток Водоотводной Евро 100, арт. 5111
Решетка щелевая, арт. 5451
Решетка ячеистая, арт. 5431
Решетка ячеистая антискользящая, арт. 5431-АС
Решетка перфорированная, арт. 5411
Решетка пластинчатая, арт. 5421
Трапоприямок с вертикальным выпуском, арт. 5311
Трапоприямок с горизонтальным выпуском, арт. 5321
Гидрозатвор с уловителем механических примесей, арт. 5641
Уловитель механических примесей, арт. 5651

Запросить коммерческое предложение

Характеристики и описание

Схемы

Дополнительная информация:

* По желанию заказчика, лотки могут поставляться с фланцевыми соединениями

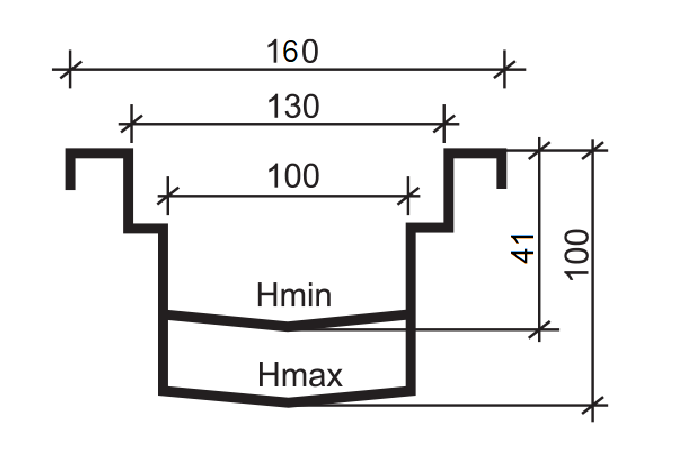

Схема лотка водоотводного Евро 100

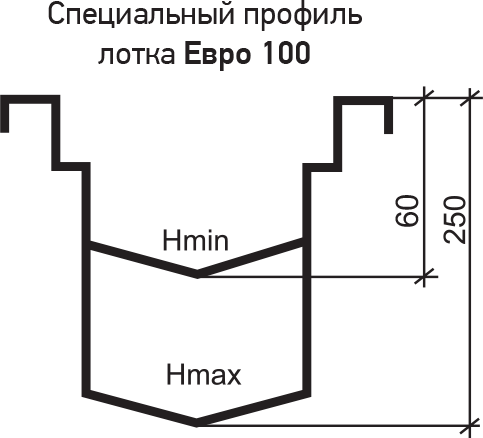

Специальный профиль лотка Евро 100

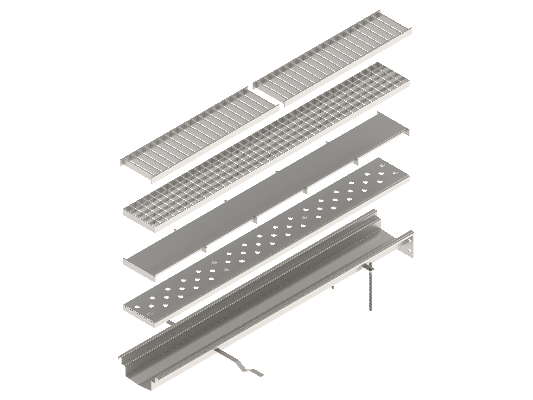

Составляющие элементы системы ЕВРО 100

Лотки серии Евро изготавливаются из листовой нержавеющей стали AISI 304 или, по желанию заказчики, AISI 316. Толщина стали может составлять 1,5 или 2,0 мм и зависит от предполагаемых нагрузок на изделие во время эксплуатации.

Лотки поставляются секциями до 4 м. в комплкте с закладными и торцевыми крышками. Монтаж линий лотков, подгонка, изготовление угловых и Т-образных соединений осуществляется на объекте строительства силами Заказчика. Для монтажа необходимо оборудование для сварки неплавящимся электродом в среде защитных газов (аргонно-дуговая сварка).

Угловые и Т-образные соединения лотков могут быть выполнены на производстве, как отдельные узлы длиной 300-500 мм, к которым при монтаже присоединяются основные ветки линий лотков.

По желанию заказчика, лотки могут поставляться с болтовыми фланцами, герметизация которых при монтаже осуществляется с помощью специального герметика.

Лоток водоотводный Евро 100 из нержавеющей стали

Артикул	Наименование
5111	Лоток Водоотводной Евро 100
5131	Лоток Водоотводной Евро 100 СП (спецпрофиль)

Сверху лотки закрываются специальными водоприемными решетками, которые легко пропускают сточные воды, обеспечивают безопасность работы персонала и препятствуют попаданию в канал посторонних предметов.

Решетки водоприемные к лотку водоотводному Евро 100

Артикул	Наименование
5451	Решетка Водоприемная -126.500- щелевая к лотку водоотводному «Евро» 100
5431	Решетка Водоприемная -126.1000-ячеистая к лотку водоотводному «Евро» 100
5431-АС	Решетка Водоприемная -126.1000-ячеистая антискользящая к лотку водоотводному «Евро» 100
5411	Решетка Водоприемная -126.1000-перфорированная к лотку водоотводному«Евро» 100
5421	Решетка Водоприемная -126.1000- пластинчатая к лотку водоотводному «Евро» 100

Трапоприямки и комплектующие для системы Евро 100

Артикул	Наименование
5311	Трапоприямок с вертикальным выпуском Тип 1 (Ду 50)
5321	Трапоприямок с горизонтальным выпуском Тип 1 (Ду 50)
5641	Гидрозатвор с уловителем механических примесей к трапоприямку с вертикальным выпуском тип 1 (Ду 50)
5651	Уловитель механических примесей к трапоприямку с горизонтальным выпуском тип 1 (Ду 50)
