Трапоприямки с горизонтальным выпуском
Оптовую цену и возможные скидки от объема уточняйте у менеджеров
| Артикул | Наименование | Чертежи в PDF | Чертежи в DWG | H, мм | Dk, мм | Do, мм | Q, л/с | Купить |
|---|---|---|---|---|---|---|---|---|
| 523.10.21-Ф-М | Трап двухкорпусный (для полов с гидроизоляцией) ТР-344.224.139-110-НС ф224 ДК НЧ гор Ду100, 523.10.21-Ф-М |
|
|
139 | 350 | 110 | 5 | Запросить КП |
| 533.00.01-М | Трапоприямок двухкорпусный (для полов с гидроизоляцией) ТП-224.224.134-214-НС ф224 ДК ВЧ ПГЗ, 533.00.01-М |
|
|
134 | 224 | - | 5 | Запросить КП |
| 522.10.21-Ф-М | Трап двухкорпусный (для полов с гидроизоляцией) ТР-250.160.139-110-НС ф160 ДК НЧ гор Ду100, 522.10.21-Ф-М |
|
|
139 | 250 | 110 | 2.7 | Запросить КП |
| 532.00.01-М | Трапоприямок двухкорпусный (для полов с гидроизоляцией) ТП-160.160.120-150-НС ф160 ДК ВЧ ПГЗ, 532.00.01-М |
|
|
120 | 160 | - | 2.7 | Запросить КП |
| 521.05.21-Ф-М | Трапоприямок двухкорпусный (для полов с гидроизоляцией) ТП-444.403.350-200-НС гор Ду 200, 539.20.21-М |
|
|
90 | 180 | 51 | 0.8 | Запросить КП |
| 531.00.01-М | Трапоприямок двухкорпусный (для полов с гидроизоляцией) ТП-444.403.350-200-НС гор Ду 200, 539.20.21-М |
|
|
130 | 110 | - | 0.8 | Запросить КП |
| 539.20.21-М | Трапоприямок однокорпусный (для полов без гидроизоляции) ТП-444.403.350-200-НС гор Ду 200, 539.20.21-М |
|
|
404 | 440 | 350 | 11 | Запросить КП |
| 539.15.21-М | Трапоприямок однокорпусный (для полов без гидроизоляции) ТП-334.303.265-160-НС гор Ду 150, 539.15.21-М |
|
|
303 | 330 | 265 | 7 | Запросить КП |
| 533.15.21-М | Трапоприямок однокорпусный (для полов без гидроизоляции) ТП-224.224.165-160-НС ф224 ПГЗ гор Ду 150, 533.15.21-М |
|
|
165 | 224 | 160 | 5.0 | Запросить КП |
| 533.10.21-М | Трапоприямок однокорпусный (для полов без гидроизоляции) ТП-224.224.165-110-НС ф224 ПГЗ гор Ду 100, 533.10.21-М |
|
|
165 | 224 | 110 | 5.0 | Запросить КП |
| 532.10.21-М | Трапоприямок однокорпусный (для полов без гидроизоляции) ТП-160.160.160-110-НС ф160 ПГЗ гор Ду100, 532.10.21-М |
|
|
160 | 160 | 110 | 2.7 | Запросить КП |
| 531.05.21-М | Трапоприямок однокорпусный (для полов без гидроизоляции) ТП-110.110.120-51-НС ф110 ПГЗ гор Ду 50, 531.05.21-М |
|
|
120 | 110 | 51 | 0.8 | Запросить КП |
*Пропускная способность трапоприямка при минимальном гидравлическом подпоре в 20мм над гидрозатвором при условии чистого уловителя механических примесей (при их использовании).

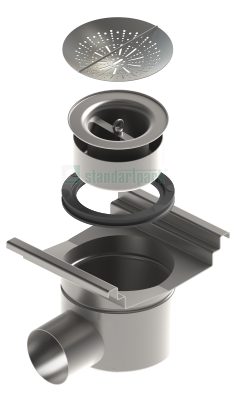

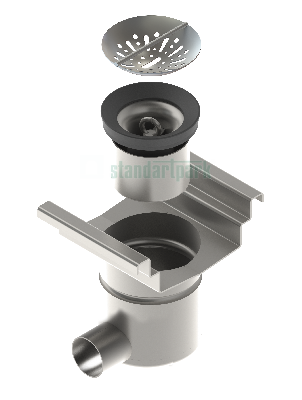

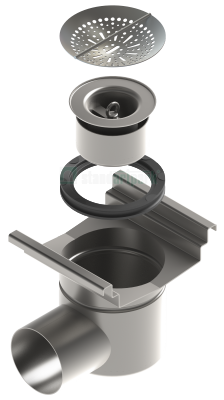

Трапоприямки монтируются в дне лотка и обеспечивают соединение лотков с системой канализации (трубами) через горизонтальные выпуски.
Зачастую необходимо соединить узкий лоток и трубой большого диаметра. Например, заказчику необходимо соединить лоток Евро 100 (или щелевой) с выпуском Ду100, который имеет внешний диаметр трубы 110мм, что больше сечения лотка. В этом случае, соединение лотков с трубами внутрицеховой канализации осуществляется путем расширения лотка в месте подключения к канализации до сечения, позволяющего использовать трапоприямок.
По сути, трапоприямок – это небольшая емкость, в которой размещается гидрозатвор и уловитель механических примесей. Гидрозатвор служит для создания водяного барьера, который предотвращает попадание бактерий и неприятного запаха из канализации в производственное помещение, а уловитель предотвращает попадание мусора в канализацию.
Стандартпарк производит цилиндрические трапоприямки с подвесными гидрозатворами, соответствующие требованиям международных стандартов гигиеничности.
Горизонтальные выпуски удобны при обустройстве водоотвода в условиях ограничения по высоте, например, при разведении канализационных труб в толще перекрытий. Также горизонтальный выпуск удобен, когда необходимо сразу расположить канализационную трубу в определенном направлении.
- Материал: нержавеющая сталь
- Диаметр, мм: выпуска 50-200
- Применение: предприятия пищевой, фармацевтической, химической промышленности, общественного питания
